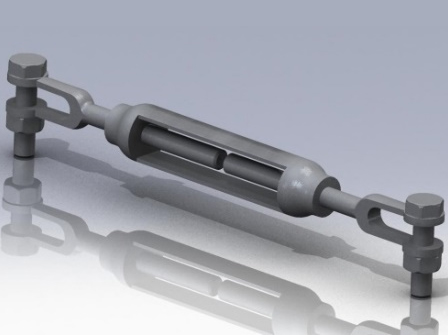

Талрепы судовые в соответствии с ОСТ5Р.2312-79 — это специализированные приспособления, применяемые на судах, катерах и всей сфере плавучих средств передвижения. С их помощью регулируется натяжение троса, цепей и распорок. Изготавливаются судовые талрепы из углеродной стали.
Для производства талрепов из углеродистой стали, используют материал полуспокойной плавки, то есть состав деталей, подвергающихся сплавке, имеет не больше 23% углерода. Отдельные части талрепа имеют защитные покрытия, а все трущиеся детали смазываются определенной смазкой.

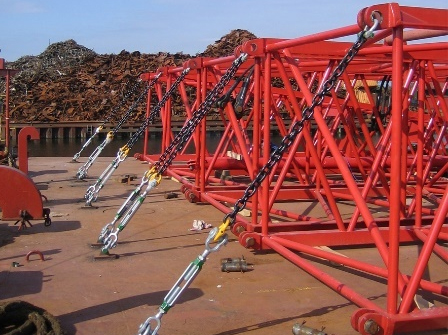

Судовые талрепы имеют широкую сферу применения. Такими приспособлениями стягивают крепёжные детали при погрузке груза, так же они используются при установке матч крепления, натяжения троса, и в строительных монтажных работах.
Изготавливаются по ОСТ5.2314-79
- Строительные и монтажные работы;
- Для измерения слабины такелажа;
- Для стягивания тросов в процессе крепления и погрузки грузов;
- При установке матч крепления и натяжении канатов.
В основном используются талрепы для крепления растительных и стальных канатов. По своей конструкции они имеют два винта, которые вкручиваются в муфту. В зависимости от сферы применения на концах винта имеется крюк, кольцо или вилка. Для распределения силы натяжения, нужно вращать муфту. Прочность талрепов составляет 4:1.
Типы судовых талрепов:
Типа ОШ (муфта открытая штампованная)

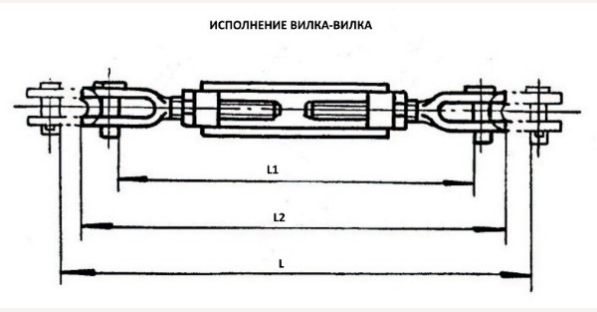

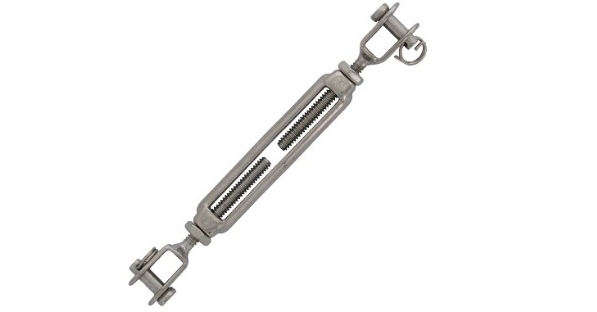

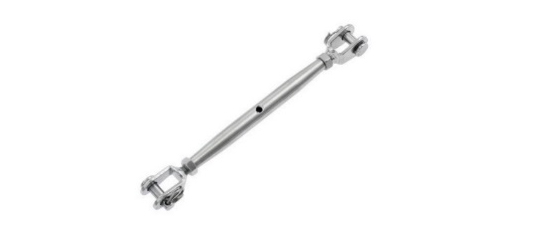

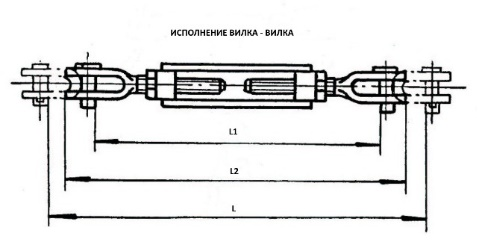

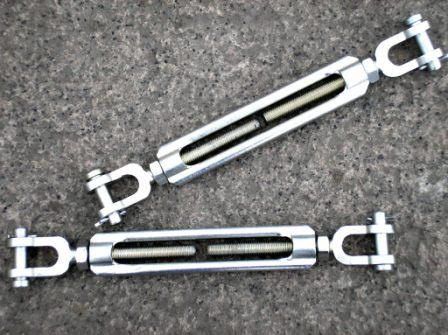

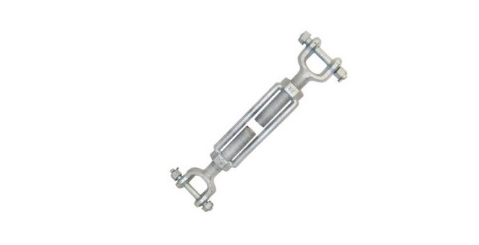

Исполнение ВВ (вилка-вилка)
Изготавливаются по ОСТ5.2314-79
|
Наименование |
Допускаемая нагрузка Кн (тс.) |
Ход талрепа мм |
L мм |
L1 мм |
L2 мм |
Теоретическая масса кг |
|
1-ОШ-ВВ |
1 (0,1) |
75 |
230 |
155 |
185 |
0,14 |
|
2-ОШ-ВВ |
2 (0,2) |
112 |
324 |
212 |
252 |
0,37 |
|
3-ОШ-ВВ |
3 (0,3) |
112 |
341 |
229 |
279 |
0,50 |
|
5-ОШ-ВВ |
5 (0,5) |
140 |
421 |
281 |
341 |
0,92 |
|
8-ОШ-ВВ |
8 (0,8) |
140 |
434 |
294 |
364 |
1,10 |
|
12-ОШ-ВВ |
12 (1,2) |
168 |
524 |
356 |
436 |
1,90 |
|
16-ОШ-ВВ |
16 (1,6) |
168 |
542 |
374 |
464 |
2,26 |
|
20-ОШ-ВВ |
20 (2,0) |
185 |
603 |
418 |
518 |
3,00 |
|
25-ОШ-ВВ |
25 (2,5) |
185 |
629 |
444 |
554 |
3,80 |
|
|
|

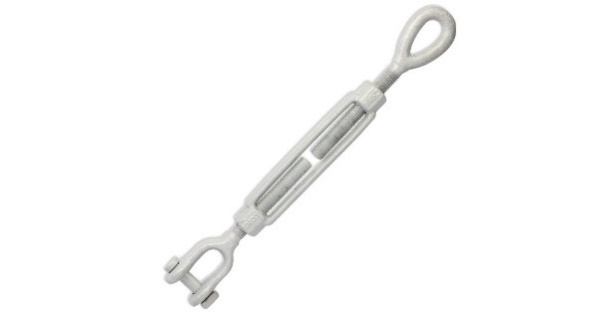

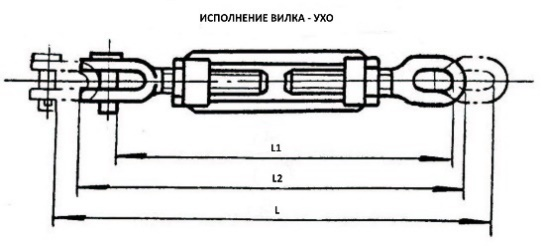

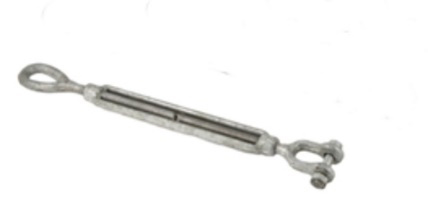

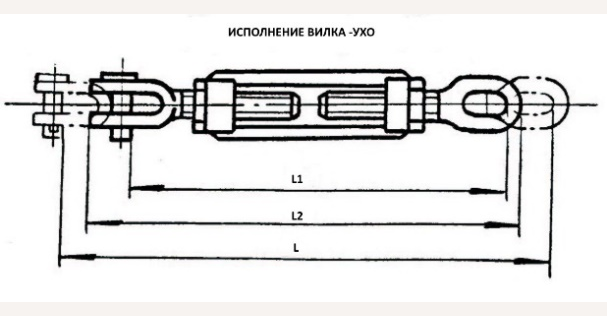

Исполнение ВУ (вилка-ухо)
Изготавливаются по ОСТ5.2314-79
|
Наименование |
Допускаемая нагрузка Кн (тс.) |
Ход талрепа мм |
L мм |
L1 мм |
L2 мм |
Теоретическая масса кг |
|
1-ОШ-ВУ |
1 (0,1) |
75 |
237 |
162 |
182 |
0,13 |
|
2-ОШ-ВУ |
2 (0,2) |
112 |
334 |
222 |
248 |
0,35 |
|
3-ОШ-ВУ |
3 (0,3) |
112 |
353 |
241 |
275 |
0,45 |
|
5-ОШ-ВУ |
5 (0,5) |
140 |
435 |
295 |
335 |
0,90 |
|
8-ОШ-ВУ |
8 (0,8) |
140 |
450 |
310 |
356 |
1,00 |
|
12-ОШ-ВУ |
12 (1,2) |
168 |
541 |
373 |
427 |
1,85 |
|
16-ОШ-ВУ |
16 (1,6) |
168 |
562 |
394 |
454 |
2,10 |
|
20-ОШ-ВУ |
20 (2,0) |
185 |
628 |
443 |
511 |
2,80 |
|
25-ОШ-ВУ |
25 (2,5) |
185 |
554 |
470 |
545 |
3,60 |
|
|
|

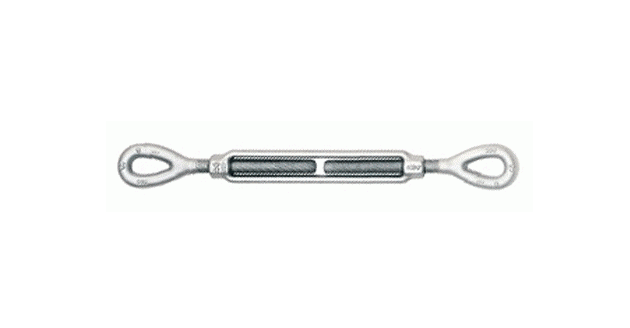

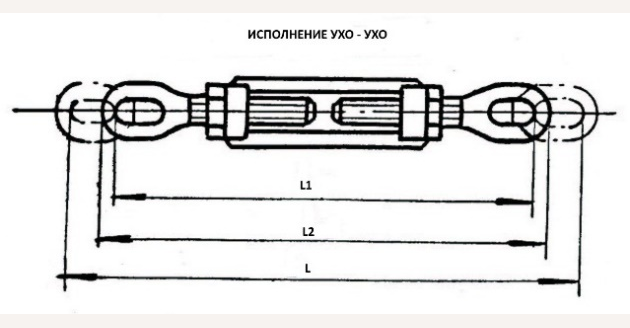

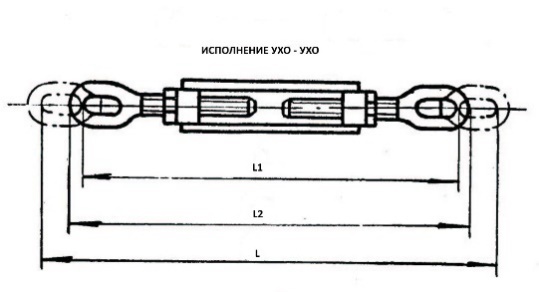

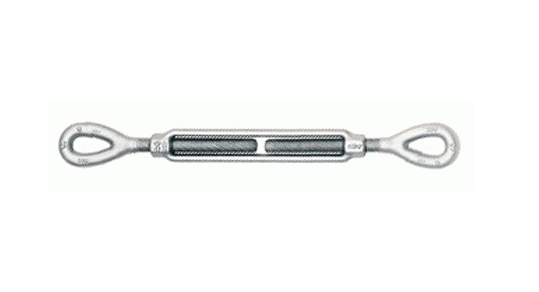

Исполнение УУ (ухо-ухо)
Изготавливаются по ОСТ5.2314-79
|
Наименование |
Допускаемая нагрузка Кн (тс.) |
Ход талрепа мм |
L мм |
L1 мм |
L2 мм |
Теоретическая масса кг |
|
1-ОШ-УУ |
1 (0,1) |
75 |
244 |
169 |
179 |
0,12 |
|
2-ОШ-УУ |
2 (0,2) |
112 |
344 |
232 |
244 |
0,33 |
|
3-ОШ-УУ |
3 (0,3) |
112 |
365 |
253 |
271 |
0,42 |
|
5-ОШ-УУ |
5 (0,5) |
140 |
449 |
309 |
329 |
0,85 |
|
8-ОШ-УУ |
8 (0,8) |
140 |
466 |
326 |
348 |
0,95 |
|
12-ОШ-УУ |
12 (1,2) |
168 |
558 |
390 |
418 |
1,80 |
|
16-ОШ-УУ |
16 (1,6) |
168 |
582 |
414 |
444 |
2,00 |
|
20-ОШ-УУ |
20 (2,0) |
185 |
653 |
468 |
504 |
2,70 |
|
25-ОШ-УУ |
25 (2,5) |
185 |
681 |
496 |
536 |
3,40 |
|
|
|

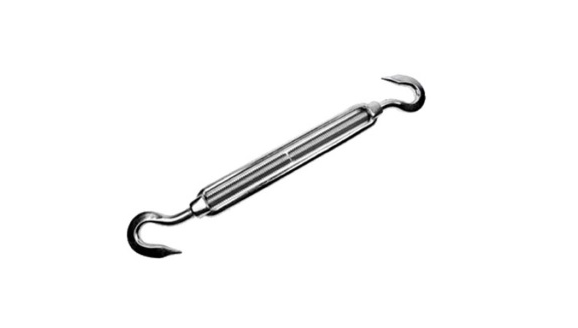

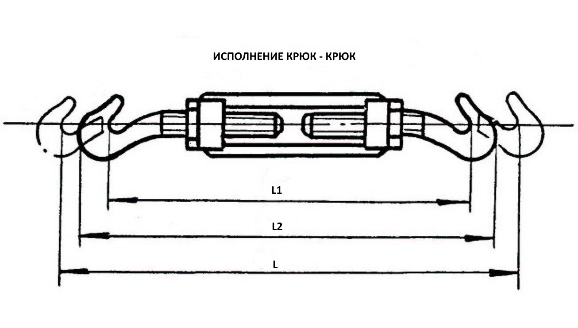

Исполнение ГГ (гак-гак)
Изготавливаются по ОСТ5.2314-79
|
Наименование |
Допускаемая нагрузка Кн (тс.) |
Ход талрепа мм |
L мм |
L1 мм |
L2 мм |
Теоретическая масса кг |
|
1-ОШ-ГГ |
1 (0,1) |
75 |
236 |
161 |
175 |
0,15 |
|
2-ОШ-ГГ |
2 (0,2) |
112 |
360 |
248 |
276 |
0,50 |
|
3-ОШ-ГГ |
3 (0,3) |
112 |
383 |
271 |
301 |
0,70 |
|
5-ОШ-ГГ |
5 (0,5) |
140 |
461 |
321 |
359 |
1,28 |
|
8-ОШ-ГГ |
8 (0,8) |
140 |
472 |
332 |
380 |
1,45 |
|
12-ОШ-ГГ |
12 (1,2) |
168 |
558 |
390 |
442 |
2,40 |
|
|
|

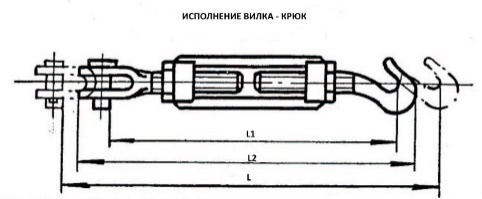

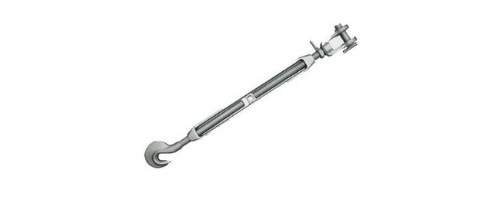

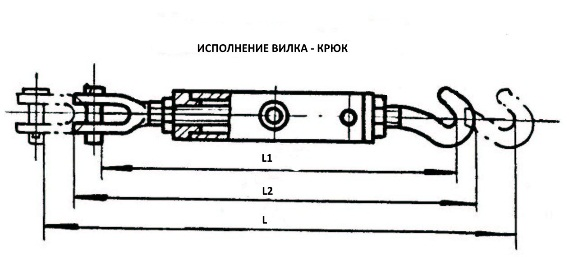

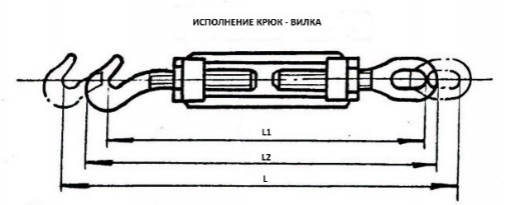

Исполнение ВГ (вилка-гак (крюк))
Изготавливаются по ОСТ5.2314-79
|
Наименование |
Допускаемая нагрузка Кн (тс.) |
Ход талрепа мм |
L мм |
L1 мм |
L2 мм |
Теоретическая масса кг |
|
1-ОШ-ВГ |
1 (0,1) |
75 |
233 |
158 |
179 |
0,14 |
|
2-ОШ-ВГ |
2 (0,2) |
112 |
342 |
230 |
264 |
0,45 |
|
3-ОШ-ВГ |
3 (0,3) |
112 |
362 |
250 |
290 |
0,60 |
|
5-ОШ-ВГ |
5 (0,5) |
140 |
441 |
301 |
350 |
1,10 |
|
8-ОШ-ВГ |
8 (0,8) |
140 |
453 |
313 |
372 |
1,26 |
|
12-ОШ-ВГ |
12 (1,2) |
168 |
541 |
373 |
439 |
2,15 |
|
|
|

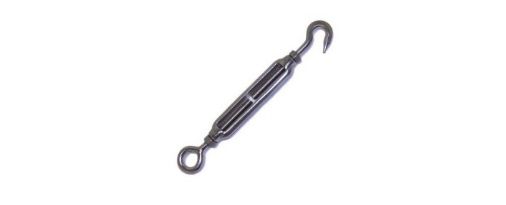

Исполнение ГУ (гак-ухо)
Изготавливаются по ОСТ5.2314-79
|
Наименование |
Допускаемая нагрузка Кн (тс.) |
Ход талрепа мм |
L мм |
L1 мм |
L2 мм |
Теоретическая масса кг |
|
1-ОШ-ГУ |
1 (0,1) |
75 |
240 |
165 |
177 |
0,13 |
|
2-ОШ-ГУ |
2 (0,2) |
112 |
352 |
240 |
260 |
0,42 |
|
3-ОШ-ГУ |
3 (0,3) |
112 |
374 |
262 |
286 |
0,56 |
|
5-ОШ-ГУ |
5 (0,5) |
140 |
455 |
315 |
344 |
1,10 |
|
8-ОШ-ГУ |
8 (0,8) |
140 |
469 |
329 |
364 |
1,20 |
|
12-ОШ-ГУ |
12 (1,2) |
168 |
558 |
390 |
430 |
2,10 |
|
|
|
Типа ОС (муфта открытая сварная)

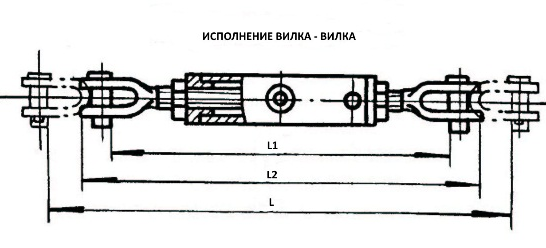

Исполнение ВВ (вилка-вилка)
Изготавливаются по ОСТ5.2314-79
|
Наименование |
Допускаемая нагрузка Кн (тс.) |
Ход талрепа мм |
L мм |
L1 мм |
L2 мм |
Теоретическая масса кг |
|
20-ОС-ВВ |
20 (2,0) |
185 |
603 |
418 |
518 |
3,6 |
|
25-ОС-ВВ |
25 (2,5) |
185 |
629 |
444 |
554 |
4,2 |
|
32-ОС-ВВ |
32 (3,2) |
212 |
719 |
507 |
632 |
6,0 |
|
40-ОС-ВВ |
40 (4,0) |
212 |
757 |
545 |
695 |
7,2 |
|
50-ОС-ВВ |
50 (5,0) |
248 |
881 |
633 |
793 |
12,8 |
|
63-ОС-ВВ |
63 (6,3) |
248 |
900 |
652 |
832 |
14,5 |
|
80-ОС-ВВ |
80 (8,0) |
265 |
987 |
722 |
922 |
20,8 |
|
100-ОС-ВВ |
100 (10,0) |
265 |
1027 |
762 |
987 |
23,6 |
|
125-ОС-ВВ |
125 (12,5) |
290 |
1133 |
843 |
1093 |
35,0 |
|
160-ОС-ВВ |
160 (16,0) |
290 |
1159 |
869 |
1144 |
46,0 |
|
200-ОС-ВВ |
200 (20,0) |
308 |
1247 |
939 |
1239 |
55,3 |
|
|
|
Исполнение ВУ (вилка-ухо)
Изготавливаются по ОСТ5.2314-79
|
Наименование |
Допускаемая нагрузка Кн (тс.) |
Ход талрепа мм |
L мм |
L1 мм |
L2 мм |
Теоретическая масса кг |
|
20-ОС-ВУ |
20 (2,0) |
185 |
628 |
443 |
511 |
3,5 |
|
25-ОС-ВУ |
25 (2,5) |
185 |
655 |
470 |
545 |
4,0 |
|
32-ОС-ВУ |
32 (3,2) |
212 |
753 |
541 |
625 |
5,9 |
|
40-ОС-ВУ |
40 (4,0) |
212 |
789 |
577 |
675 |
6,9 |
|
50-ОС-ВУ |
50 (5,0) |
248 |
915 |
667 |
776 |
12,3 |
|
63-ОС-ВУ |
63 (6,3) |
248 |
938 |
690 |
812 |
14,0 |
|
80-ОС-ВУ |
80 (8,0) |
265 |
1035 |
770 |
906 |
20,0 |
|
100-ОС-ВУ |
100 (10,0) |
265 |
1074 |
809 |
962 |
23,0 |
|
125-ОС-ВУ |
125 (12,5) |
290 |
1182 |
892 |
1062 |
33,0 |
|
160-ОС-ВУ |
160 (16,0) |
290 |
1210 |
920 |
1105 |
42,0 |
|
200-ОС-ВУ |
200 (20,0) |
308 |
1319 |
1011 |
1215 |
53,0 |
|
|
|
Исполнение УУ (ухо-ухо)
Изготавливаются по ОСТ5.2314-79
|
Наименование |
Допускаемая нагрузка Кн (тс.) |
Ход талрепа мм |
L мм |
L1 мм |
L2 мм |
Теоретическая масса кг |
|
20-ОС-УУ |
20 (2,0) |
185 |
653 |
468 |
504 |
3,3 |
|
25-ОС-УУ |
25 (2,5) |
185 |
681 |
496 |
536 |
3,8 |
|
32-ОС-УУ |
32 (3,2) |
212 |
787 |
575 |
579 |
5,9 |
|
40-ОС-УУ |
40 (4,0) |
212 |
821 |
609 |
659 |
6,8 |
|
50-ОС-УУ |
50 (5,0) |
248 |
949 |
701 |
759 |
12,5 |
|
63-ОС-УУ |
63 (6,3) |
248 |
976 |
728 |
792 |
14,0 |
|
80-ОС-УУ |
80 (8,0) |
265 |
1083 |
818 |
890 |
19,5 |
|
100-ОС-УУ |
100 (10,0) |
265 |
1121 |
856 |
936 |
21,8 |
|
125-ОС-УУ |
125 (12,5) |
290 |
1231 |
941 |
1031 |
31,5 |
|
160-ОС-УУ |
160 (16,0) |
290 |
1261 |
971 |
1067 |
41,0 |
|
200-ОС-УУ |
200 (20,0) |
308 |
1391 |
1083 |
1191 |
50,8 |
|
|
|
Типа ЗС (муфта закрытая сварная)
Исполнение ВГ (вилка-гак)
Изготавливаются по ОСТ5.2314-79
|
Наименование |
Допускаемая нагрузка Кн (тс.) |
Ход талрепа мм |
L мм |
L1 мм |
L2 мм |
Теоретическая масса кг |
|
1-ЗС-ВГ |
1 (0,1) |
75 |
233 |
158 |
179 |
0,14 |
|
2-ЗС-ВГ |
2 (0,2) |
112 |
342 |
230 |
264 |
0,36 |
|
3-ЗС-ВГ |
3 (0,3) |
112 |
362 |
250 |
290 |
0,52 |
|
5-ЗС-ВГ |
5 (0,5) |
140 |
441 |
301 |
350 |
0,95 |
|
8-ЗС-ВГ |
8 (0,8) |
140 |
453 |
313 |
372 |
1,10 |
|
12-ЗС-ВГ |
12 (1,2) |
168 |
541 |
373 |
439 |
1,80 |
|
|
|

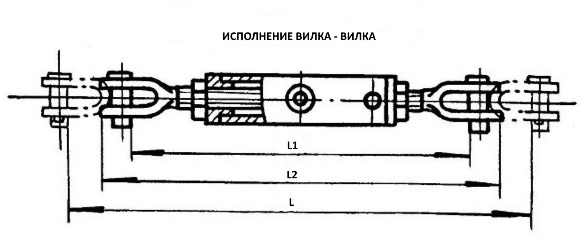

Исполнение ВВ (вилка-вилка)
Изготавливаются по ОСТ5.2314-79
|
Наименование |
Допускаемая нагрузка Кн (тс.) |
Ход талрепа мм |
L мм |
L1 мм |
L2 мм |
Теоретическая масса кг |
|
1-ЗС-ВВ |
1 (0,1) |
75 |
230 |
155 |
185 |
0,14 |
|
2-ЗС-ВВ |
2 (0,2) |
112 |
324 |
212 |
252 |
0,30 |
|
3-ЗС-ВВ |
3 (0,3) |
112 |
341 |
229 |
279 |
0,42 |
|
5-ЗС-ВВ |
5 (0,5) |
140 |
421 |
281 |
341 |
0,76 |
|
8-ЗС-ВВ |
8 (0,8) |
140 |
434 |
294 |
364 |
0,95 |
|
12-ЗС-ВВ |
12 (1,2) |
168 |
524 |
356 |
436 |
1,52 |
|
16-ЗС-ВВ |
16 (1,6) |
168 |
542 |
374 |
464 |
1,90 |
|
|
|
