СТРОП ТЕКСТИЛЬНЫЙ КОЛЬЦЕВОЙ КРУГЛОПРЯДНЫЙ – СТКк (Исполнение 1)



 Изготавливаются в соответствии с РД24-СЗК-01-01;


✔ состоит из полиэстерового волокна, в чехле из прочной защитной ткани и в дополнительном объединяющем защитном чехле
✔ грузоподъемность варьируется от 1,0 до 100 тонн, но возможно изготовление строп большей грузоподъемности
✔ длина строп от 0,5 метра (1,0 метра длина по периметру), максимальная длина не ограничена
✔ с помощью чехла возможна трансформация в петлевой строп - коэффициент надежности 7:1

Основные преимущества текстильных строп

✔ способны перемещать грузы до 1000 тонн;
✔ эластичность и гибкость позволяет использовать их даже на ограниченном пространстве и в других сложных ситуациях;
✔ форма позволяют осуществлять многие виды строповки;
✔ не боятся скручивания и сгибаний, но вязание узлов – недопустимо;
✔ работа с ними требует минимального количества персонала;
✔ легкость и компактность упрощает хранение и транспортировку;
✔ не пожароопасны, не выделяют токсичных веществ;

При строповке СТКк стоит обратить особое внимание на отсутствие острых граней у груза и строго следовать схеме строповки и проекту производства работ кранами.

Перед началом работ необходимо произвести визуальный осмотр. Строп обязательно должен иметь соответствующую маркировку и паспорт. Поврежденные и не соответствующие стандартам изделия к работе не допускаются.

Конструкция стропа позволяет изменять место соприкосновения с концевой фурнитурой, что увеличивает срок эксплуатации.

Сердечник защищен прочным чехлом, что предохраняет строп от истирания и делает его более устойчивым к порезам и другим механическим воздействиям.

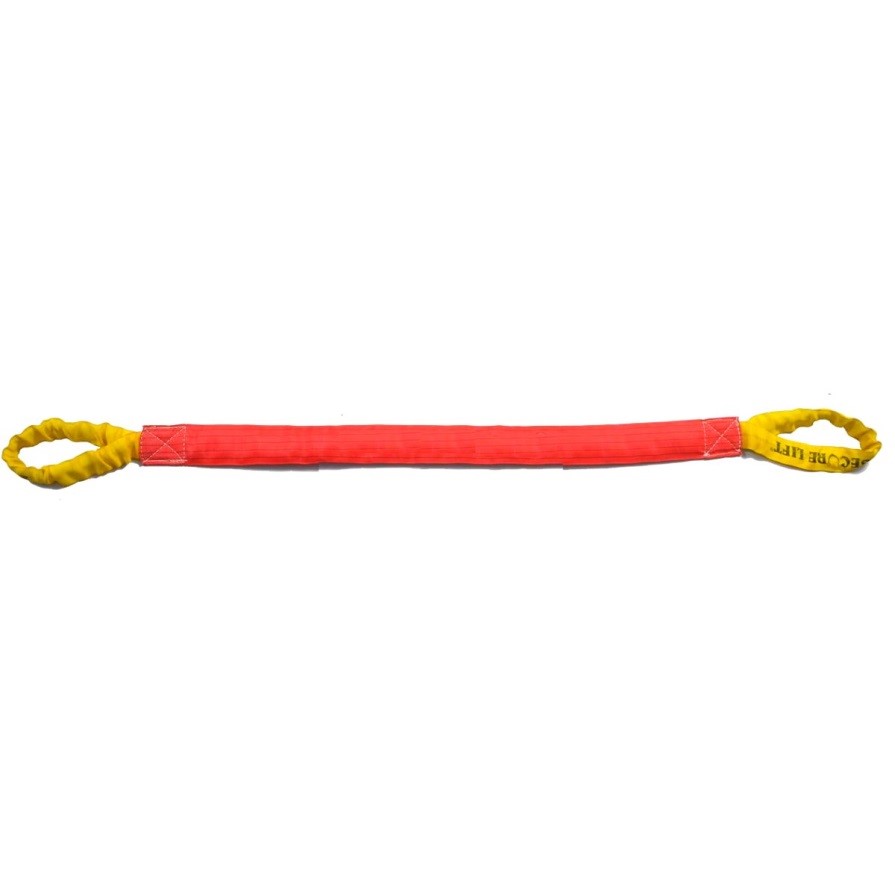

С помощью дополнительного чехла кольцевой строп трансформируется в петлевой. (CТКк исп. 2)

Форма в виде петли обеспечивает долгий срок службы стропа, так как позволяет менять места соприкосновения стропа с грузом или крюком. Сердечник стропа практически не подвержен растяжению, не боится перекручивания и сложения. При подъеме груза не происходит повреждения стропа и груза.

Рабочая нагрузка при разных способах эксплуатации

Г/п

Грузоподъемность съем строповки
Значение, кг Различительный цвет чехла Вертикальная нагрузка Угол наклона
Кольцевые (петлевые) стропы От 6 до 45 От 45 до 60 Прямая от 6 до 45 Затяжка петлей от 6 до 45 Прямая от 45 до 60 Затяжка петлей от 45 до 60 Прямая от 6 до 45 Прямая от 45 до 60
Ветвевые стропы





Коэефициент строповки 0,7 0,5 1,4 1,12 1,0 0,8 2,1 1,5
500 фиолетовый 350 250 700 560 500 400 1050 750
1000; фиолетовый 700 500 1400 1120 1000 800 2100 1500
2000 зеленый 1400 1000 2800 2240 2000 1600 4200 3000
3000 желтый 2100 1500 4200 3360 3000 2400 6300 4500
4000 серый 2800 2000 5600 4480 4000 3200 8400 6000
5000 красный 3500 2500 7000 5600 5000 4000 10500 7500
6000 коричневый 4200 3000 8400 6720 6000 4800 12600 9000
8000 синий 5600 4000 11200 8960 8000 6400 16800 12000
10000 оранжевый 7000 5000 14000 11200 10000 8000 21000 15000
15000 оранжевый 10500 7500 21000 16800 15000 12000 31500 22500
20000 оранжевый 14000 10000 28000 22400 20000 16000 42000 30000
25000 оранжевый 17500 12500 35000 28000 25000 20000 52500 37500
30000 оранжевый 21000 15000 42000 33600 30000 24000 63000 45000
40000 оранжевый 28000 20000 56000 44800 40000 32000 84000 60000
50000 оранжевый 35000 25000 70000 56000 50000 40000 105000 75000
60000 оранжевый 42000 30000 84000 67200 60000 48000 126000 90000
80000 оранжевый 56000 40000 112000 89600 80000 64000 168000 120000
100000 оранжевый 70000 50000 140000 112000 100000 80000 210000 150000
120000 оранжевый 84000 60000 168000 134400 120000 96000 252000 180000
150000 оранжевый 105000 75000 210000 168000 150000 120000 315000 225000
180000 оранжевый 126000; 90000 252000 201600 180000 144000 378000 270000
200000 оранжевый 140000 100000 280000 224000 200000 160000 420000 300000



СТРОП ТЕКСТИЛЬНЫЙ КОЛЬЦЕВОЙ КРУГЛОПРЯДНЫЙ – СТКк
Грузоподъемность в тоннах
1 2 3 4 5 6 8 10 12 15 20 25 30 35 40 45 50 55 60 65 70
Ширина, мм
40 50 65 70 75 85 100 120 150 150 150 150 180 180 180 180 300 300 300 300 300
Цвет чехла





СТРОП ТЕКСТИЛЬНЫЙ КОЛЬЦЕВОЙ КРУГЛОПРЯДНЫЙ – СТКк (Исполнение 2)



Изготавливаются в соответствии с РД24-СЗК-01-01;


✔ строп изготовлен из полиэстерового волокна, в чехле из прочной защитной ткани и в дополнительном объединяющем защитном чехле
✔ грузоподъемность варьируется от 1,0 до 50 тонн, но возможно изготовление строп большей грузоподъемности
✔ максимальная длина не ограничена, начальная от 0,5
✔ материал 100 % полиэстер
✔ с помощью чехла возможна трансформация в петлевой строп - коэффициент надежности 7:1

Основные преимущества текстильных строп

✔ способны перемещать грузы до 1000 тонн;
✔ эластичность и гибкость позволяет использовать их даже на ограниченном пространстве и в других сложных ситуациях;
✔ форма позволяют осуществлять многие виды строповки;
✔ не боятся скручивания и сгибаний, но вязание узлов – недопустимо;
✔ работа с ними требует минимального количества персонала;
✔ легкость и компактность упрощает хранение и транспортировку;
✔ не пожароопасны, не выделяют токсичных веществ;

При строповке СТКк стоит обратить особое внимание на отсутствие острых граней у груза и строго следовать схеме строповки и проекту производства работ кранами.

Перед началом работ необходимо произвести визуальный осмотр. Строп обязательно должен иметь соответствующую маркировку и паспорт. Поврежденные и не соответствующие стандартам изделия к работе не допускаются.

Конструкция стропа позволяет изменять место соприкосновения с концевой фурнитурой, что увеличивает срок эксплуатации.

Сердечник защищен прочным чехлом, что предохраняет строп от истирания и делает его более устойчивым к порезам и другим механическим воздействиям.

С помощью дополнительного чехла кольцевой строп трансформируется в петлевой. (CТКк исп. 2)

Форма в виде петли обеспечивает долгий срок службы стропа, так как позволяет менять места соприкосновения стропа с грузом или крюком. Сердечник стропа практически не подвержен растяжению, не боится перекручивания и сложения. При подъеме груза не происходит повреждения стропа и груза.

Рабочая нагрузка при разных способах эксплуатации

Г/п

Грузоподъемность съем строповки
Значение, кг Различительный цвет чехла Вертикальная нагрузка Угол наклона
Кольцевые (петлевые) стропы От 6 до 45 От 45 до 60 FПрямая от 6 до 45 Затяжка петлей от 6 до 45 Прямая от 45 до 60 Затяжка петлей от 45 до 60 Прямая от 6 до 45 Прямая от 45 до 60
Ветвевые стропы





Коэефициент строповки 0,7 0,5 1,4 1,12 1,0 0,8 2,1 1,5
500 фиолетовый 350 250 700 560 500 400 1050 750
1000; фиолетовый 700 500 1400 1120 1000 800 2100 1500
2000 зеленый 1400 1000 2800 2240 2000 1600 4200 3000
3000 желтый 2100 1500 4200 3360 3000 2400 6300 4500
4000 серый 2800 2000 5600 4480 4000 3200 8400 6000
5000 красный 3500 2500 7000 5600 5000 4000 10500 7500
6000 коричневый 4200 3000 8400 6720 6000 4800 12600 9000
8000 синий 5600 4000 11200 8960 8000 6400 16800 12000
10000 оранжевый 7000 5000 14000 11200 10000 8000 21000 15000
15000 оранжевый 10500 7500 21000 16800 15000 12000 31500 22500
20000 оранжевый 14000 10000 28000 22400 20000 16000 42000 30000
25000 оранжевый 17500 12500 35000 28000 25000 20000 52500 37500
30000 оранжевый 21000 15000 42000 33600 30000 24000 63000 45000
40000 оранжевый 28000 20000 56000 44800 40000 32000 84000 60000
50000 оранжевый 35000 25000 70000 56000 50000 40000 105000 75000
60000 оранжевый 42000 30000 84000 67200 60000 48000 126000 90000
80000 оранжевый 56000 40000 112000 89600 80000 64000 168000 120000
100000 оранжевый 70000 50000 140000 112000 100000 80000 210000 150000
120000 оранжевый 84000 60000 168000 134400 120000 96000 252000 180000
150000 оранжевый 105000 75000 210000 168000 150000 120000 315000 225000
180000 оранжевый 126000; 90000 252000 201600 180000 144000 378000 270000
200000 оранжевый 140000 100000 280000 224000 200000 160000 420000 300000



СТРОП ТЕКСТИЛЬНЫЙ КОЛЬЦЕВОЙ КРУГЛОПРЯДНЫЙ – СТКк (исполнение 2)
Грузоподъемность в тоннах
1 2 3 4 5 6 8 10 12 15 20 25 30 35 40 50 60 70
Ширина, мм
40 50 65 70 75 85 100 120 150 150 150 150 180 180 180 180 300 300
Цвет чехла



1СТк, 2СТк, 3СТк, 4СТк (Стропы Текстильные Круглопрядные многоветвевые)



✔ Одноветьевой, двух-, трех- или четырехветвевой строп текстильный круглопрядный (2СТк, 3СТк, 4CTк) - конструкция, состоящая из двух, трех и четырех идентичных одноветьевых круглопрядных стропов с крюком и силовым кольцом, прикрепленных своими силовыми кольцами к одному общему соединительному звену, предназначенному для навески на грузоподъемный крюк механизма подъема крана.

✔ материал 100 % полиэстер
✔ коэффициент надежности 7:1

Основные преимущества текстильных строп

✔ способны перемещать грузы до 1000 тонн;
✔ эластичность и гибкость позволяет использовать их даже на ограниченном пространстве и в других сложных ситуациях;
✔ форма позволяют осуществлять многие виды строповки;
✔ не боятся скручивания и сгибаний, но вязание узлов – недопустимо;
✔ работа с ними требует минимального количества персонала;
✔ легкость и компактность упрощает хранение и транспортировку;
✔ не пожароопасны, не выделяют токсичных веществ;

При строповке СТКк стоит обратить особое внимание на отсутствие острых граней у груза и строго следовать схеме строповки и проекту производства работ кранами.

Перед началом работ необходимо произвести визуальный осмотр. Строп обязательно должен иметь соответствующую маркировку и паспорт. Поврежденные и не соответствующие стандартам изделия к работе не допускаются.

Конструкция стропа позволяет изменять место соприкосновения с концевой фурнитурой, что увеличивает срок эксплуатации.

Сердечник защищен прочным чехлом, что предохраняет строп от истирания и делает его более устойчивым к порезам и другим механическим воздействиям.

С помощью дополнительного чехла кольцевой строп трансформируется в петлевой. (CТКк исп. 2)

Форма в виде петли обеспечивает долгий срок службы стропа, так как позволяет менять места соприкосновения стропа с грузом или крюком. Сердечник стропа практически не подвержен растяжению, не боится перекручивания и сложения. При подъеме груза не происходит повреждения стропа и груза.

Рабочая нагрузка при разных способах эксплуатации

Г/п

Грузоподъемность съем строповки
Значение, кг Различительный цвет чехла Вертикальная нагрузка Угол наклона
Кольцевые (петлевые) стропы От 6 до 45 От 45 до 60 Прямая от 6 до 45 Затяжка петлей от 6 до 45 Прямая от 45 до 60 Затяжка петлей от 45 до 60 Прямая от 6 до 45 Прямая от 45 до 60
Ветвевые стропы





Коэефициент строповки 0,7 0,5 1,4 1,12 1,0 0,8 2,1 1,5
500 фиолетовый 350 250 700 560 500 400 1050 750
1000; фиолетовый 700 500 1400 1120 1000 800 2100 1500
2000 зеленый 1400 1000 2800 2240 2000 1600 4200 3000
3000 желтый 2100 1500 4200 3360 3000 2400 6300 4500
4000 серый 2800 2000 5600 4480 4000 3200 8400 6000
5000 красный 3500 2500 7000 5600 5000 4000 10500 7500
6000 коричневый 4200 3000 8400 6720 6000 4800 12600 9000
8000 синий 5600 4000 11200 8960 8000 6400 16800 12000
10000 оранжевый 7000 5000 14000 11200 10000 8000 21000 15000
15000 оранжевый 10500 7500 21000 16800 15000 12000 31500 22500
20000 оранжевый 14000 10000 28000 22400 20000 16000 42000 30000
25000 оранжевый 17500 12500 35000 28000 25000 20000 52500 37500
30000 оранжевый 21000 15000 42000 33600 30000 24000 63000 45000
40000 оранжевый 28000 20000 56000 44800 40000 32000 84000 60000
50000 оранжевый 35000 25000 70000 56000 50000 40000 105000 75000
60000 оранжевый 42000 30000 84000 67200 60000 48000 126000 90000
80000 оранжевый 56000 40000 112000 89600 80000 64000 168000 120000
100000 оранжевый 70000 50000 140000 112000 100000 80000 210000 150000
120000 оранжевый 84000 60000 168000 134400 120000 96000 252000 180000
150000 оранжевый 105000 75000 210000 168000 150000 120000 315000 225000
180000 оранжевый 126000; 90000 252000 201600 180000 144000 378000 270000
200000 оранжевый 140000 100000 280000 224000 200000 160000 420000 300000
Преимущества 1СТк, 2СТк, 3СТк и 4СТк

✔ 1,2,3 и 4 – круглопрядные соединения;
✔ компактность, высокая грузоподъемность, пластичность и эластичность дают максимальную выдержку при динамических нагрузках;
✔ обладают меньшим весом, чем стопы многоветьевые на основе стального каната и цепей;
✔ коэффициент запаса прочности – 7:1 - длина от 1 м до ∞






СТРОП ТЕКСТИЛЬНЫЙ КРУГЛОПРЯДНЫЙ ОДНОВЕТЬЕВОЙ – 1СТк
Грузоподъемность в тоннах
1 2 3 4 5 6 8 10 12 15 20 25 30
Ширина, мм
40 65 70 85 100 120 150 150 150 150 150 150 180
Цвет чехла

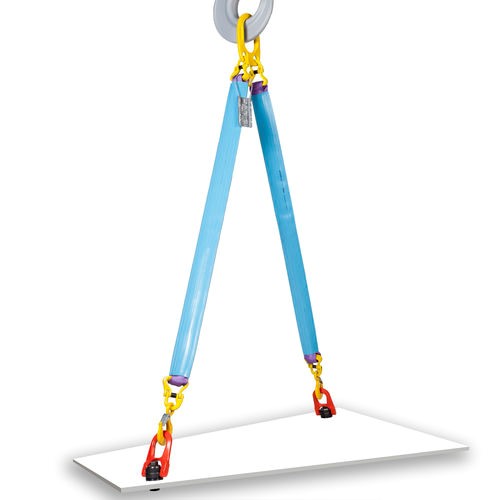

СТРОП ТЕКСТИЛЬНЫЙ КРУГЛОПРЯДНЫЙ ДВУХВЕТЬЕВОЙ – 2СТк
Грузоподъемность в тоннах
1 2 3 4 5 6 8 10 12 15 20 25 30 35 40
Ширина, мм
65 65 65 65 70 75 85 120 150 150 150 150 180 180 180
Цвет чехла

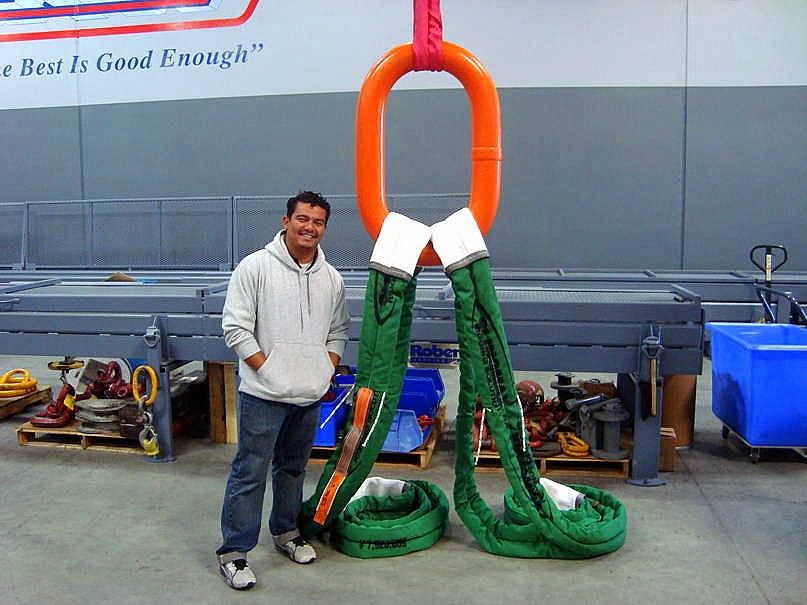

СТРОП ТЕКСТИЛЬНЫЙ КРУГЛОПРЯДНЫЙ ТРЕХВЕТЬЕВОЙ – 3СТк
Грузоподъемность в тоннах
1 2 2,5 3 4 5 6 8 10 12,5 15 20 25 30 40
Ширина, мм
65 65 65 65 65 70 70 85 85 150 150 150 180 180 300
Цвет чехла

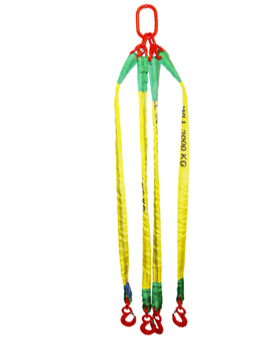

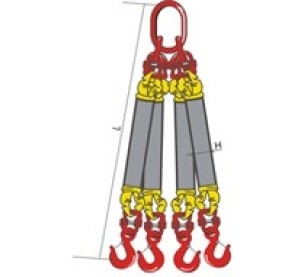

СТРОП ТЕКСТИЛЬНЫЙ КРУГЛОПРЯДНЫЙ ЧЕТЫРЕХВЕТЬЕВОЙ – 4СТк
Грузоподъемность в тоннах
1 1,6 2 2,5 3 4 5 6 8 10 13 15 20 25 30 40 50
Ширина, мм
65 65 65 65 65 65 65 65 70 85 85 120 150 150 150 180 180
Цвет чехла
