Стропы цепные многоветвевые

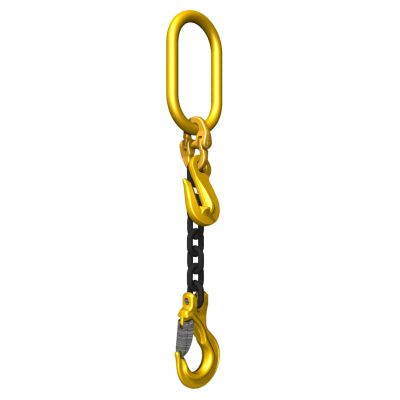

Одноветвевой строп цепной (1СЦ)

Одноветвевой строп цепной может использоваться как самостоятельное грузоподъемное приспособление. 1СЦ обладает высокой прочностью, а наличие укорачивающих крюков обеспечивает возможность регулировки длины стропа.

✔Производство 1СЦ ведется в соответствии с РД – 10 – 33 - 93;

✔В качестве основы используется стальная цепь 8, 10 и 12 класса прочности;

✔Запас прочности готового изделия составляет 1:4.

По индивидуальному заказу можно купить цепные стропы, выполненные из кислотостойкой нержавеющей стали.

Грузоподъемность, тн
1,12	1,5	2,0	3,15	5,3	11,0	12,5	15,0	21,2	31,5
Калибр цепи, мм
6	7	8	10	13	16	20	22	26	32

Основные преимущества цепных строп

- возможность изменения длины

- относительно невысокий вес (по сравнению с канатными большой г/п)

- транспортабельность

- компактность

- использование при высоких температурах (до 400⁰)

- удобство хранения

- обладают большой гибкостью

- переносят давления грузов с острыми краями

- просты в ремонте

- долговечны

- комплектуются различными звеньями и крюками по желанию заказчика

Рабочая нагрузка при разных способах эксплуатации

ДОПУСТИМЫЕ РАБОЧИЕ НАГРУЗКИ ЦЕПНЫХ СТРОП Класс 8
Угол отклонения
Рабочая нагрузка, кг		45⁰ (90⁰)	60⁰ (120⁰)	45⁰ (90⁰)	60⁰ (120⁰)
Способ эксплуатации
Размер цепи, мм	Рабочая нагрузка, кг
6	1120	1600	1120	2360	1700
7	1500	2120	1500	3150	2240
8	2000	2800	2000	4250	3000
10	3150	4250	3150	6700	4750
13	5300	7500	5300	11200	8000
16	8000	11200	8000	17000	11800
19	11200	16000	11200	23600	17000
20	12500	17000	12500	26500	19000
22	15000	21200	15000	31500	22400
26	21200	30000	21200	45000	31500
32	31500	45000	31500	67000	47500
КОЭФФИЦИЕНТЫ, ИСПОЛЬЗУЕМЫЕ ПРИ РАСЧЕЕ РАЗРЕШЕННЫХ НАГРУЗОК
1 1,4 1 2,1 1,5
ДОПУСТИМЫЕ РАБОЧИЕ НАГРУЗКИ ЦЕПНЫХ СТРОП Класс 10
6	1500	2100	1500	3150	2250
8	2500	3500	2500	5250	3750
10	4000	5600	4000	8000	6000
13	6500	9100	6500	13700	9800
16	10000	14000	10000	21000	15000
20	16000	22400	16000	33600	24000
22	20000	26500	20000	40000	28000
КОЭФФИЦИЕНТЫ, ИСПОЛЬЗУЕМЫЕ ПРИ РАСЧЕЕ РАЗРЕШЕННЫХ НАГРУЗОК
1 1,4 1 2,1 1,5
ПРИ ПОДЪЕМЕ ГРУЗА ПОДВИЖНЫМИ СТРОПАМИ ДАННЫЕ ТАБЛИЦЫ УМНОЖАЮТСЯ НА 0,8

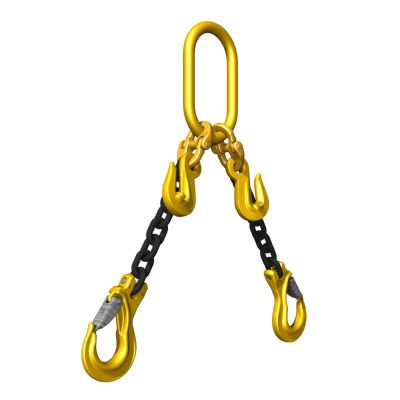

Двухветвевой строп цепной (2СЦ)

Стропы цепные 2СЦ представляют собой две соединенные ветви и предназначаются для подъема грузов. Высокой надежности изделий удалось достичь благодаря нескольким факторам:

✔производство цепных строп осуществляется в соответствии с РД – 10 – 33 - 93;

✔используемая цепь и комплектующие имеют 8, 10 и 12 класс прочности;

✔запас прочности готового стропа составляет 1:4.

При необходимости, можно купить цепные стропы, выполненные из кислотостойкой нержавеющей стали.

Грузоподъемность, тн
1,6	2,12	2,8	4,5	7,5	11,2	15,0	17,0	21,2	30,0	45,0
Калибр цепи, мм
6	7	8	10	13	16	20	20	22	26	32

Основные преимущества цепных строп

- возможность изменения длины

- относительно невысокий вес (по сравнению с канатными большой г/п)

- транспортабельность

- компактность

- использование при высоких температурах (до 400⁰)

- удобство хранения

- обладают большой гибкостью

- переносят давления грузов с острыми краями

- просты в ремонте

- долговечны

- комплектуются различными звеньями и крюками по желанию заказчика

Рабочая нагрузка при разных способах эксплуатации

ДОПУСТИМЫЕ РАБОЧИЕ НАГРУЗКИ ЦЕПНЫХ СТРОП Класс 8
Угол отклонения
Рабочая нагрузка, кг		45⁰ (90⁰)	60⁰ (120⁰)	45⁰ (90⁰)	60⁰ (120⁰)
Способ эксплуатации
Размер цепи, мм	Рабочая нагрузка, кг
6	1120	1600	1120	2360	1700
7	1500	2120	1500	3150	2240
8	2000	2800	2000	4250	3000
10	3150	4250	3150	6700	4750
13	5300	7500	5300	11200	8000
16	8000	11200	8000	17000	11800
19	11200	16000	11200	23600	17000
20	12500	17000	12500	26500	19000
22	15000	21200	15000	31500	22400
26	21200	30000	21200	45000	31500
32	31500	45000	31500	67000	47500
КОЭФФИЦИЕНТЫ, ИСПОЛЬЗУЕМЫЕ ПРИ РАСЧЕЕ РАЗРЕШЕННЫХ НАГРУЗОК
1 1,4 1 2,1 1,5
ДОПУСТИМЫЕ РАБОЧИЕ НАГРУЗКИ ЦЕПНЫХ СТРОП Класс 10
6	1500	2100	1500	3150	2250
8	2500	3500	2500	5250	3750
10	4000	5600	4000	8000	6000
13	6500	9100	6500	13700	9800
16	10000	14000	10000	21000	15000
20	16000	22400	16000	33600	24000
22	20000	26500	20000	40000	28000
КОЭФФИЦИЕНТЫ, ИСПОЛЬЗУЕМЫЕ ПРИ РАСЧЕЕ РАЗРЕШЕННЫХ НАГРУЗОК
1 1,4 1 2,1 1,5
ПРИ ПОДЪЕМЕ ГРУЗА ПОДВИЖНЫМИ СТРОПАМИ ДАННЫЕ ТАБЛИЦЫ УМНОЖАЮТСЯ НА 0,8

Трехветвевой строп цепной (3СЦ)

Трехветвевые цепные стропы представляют собой 3 скрепленные ветви, оснащенные крюками на концах. При необходимости, концевики могут быть изменены на альтернативные варианты.

При необходимости, длина может быть отрегулирована при помощи укорачивающих крюков.

✔ Производство осуществляется в соответствии с РД – 10 – 33 - 93.

✔ В основе изделий лежит цепь с 8, 10 или 12 классом прочности.

Запас прочности готового цепного стропа составляет 1:4, а при необходимости изделие может быть выполнено из кислотостойкой стали

Грузоподъемность, тн
2,4	3,15	4,3	6,7	11,2	17,0	26,5	32,0	45,0	67,0
Калибр цепи, мм
6	7	8	10	13	16	20	22	26	32

Основные преимущества цепных строп

- возможность изменения длины

- относительно невысокий вес (по сравнению с канатными большой г/п)

- транспортабельность

- компактность

- использование при высоких температурах (до 400⁰)

- удобство хранения

- обладают большой гибкостью

- переносят давления грузов с острыми краями

- просты в ремонте

- долговечны

- комплектуются различными звеньями и крюками по желанию заказчика

Рабочая нагрузка при разных способах эксплуатации

ДОПУСТИМЫЕ РАБОЧИЕ НАГРУЗКИ ЦЕПНЫХ СТРОП Класс 8
Угол отклонения
Рабочая нагрузка, кг		45⁰ (90⁰)	60⁰ (120⁰)	45⁰ (90⁰)	60⁰ (120⁰)
Способ эксплуатации
Размер цепи, мм	Рабочая нагрузка, кг
6	1120	1600	1120	2360	1700
7	1500	2120	1500	3150	2240
8	2000	2800	2000	4250	3000
10	3150	4250	3150	6700	4750
13	5300	7500	5300	11200	8000
16	8000	11200	8000	17000	11800
19	11200	16000	11200	23600	17000
20	12500	17000	12500	26500	19000
22	15000	21200	15000	31500	22400
26	21200	30000	21200	45000	31500
32	31500	45000	31500	67000	47500
КОЭФФИЦИЕНТЫ, ИСПОЛЬЗУЕМЫЕ ПРИ РАСЧЕЕ РАЗРЕШЕННЫХ НАГРУЗОК
1 1,4 1 2,1 1,5
ДОПУСТИМЫЕ РАБОЧИЕ НАГРУЗКИ ЦЕПНЫХ СТРОП Класс 10
6	1500	2100	1500	3150	2250
8	2500	3500	2500	5250	3750
10	4000	5600	4000	8000	6000
13	6500	9100	6500	13700	9800
16	10000	14000	10000	21000	15000
20	16000	22400	16000	33600	24000
22	20000	26500	20000	40000	28000
КОЭФФИЦИЕНТЫ, ИСПОЛЬЗУЕМЫЕ ПРИ РАСЧЕЕ РАЗРЕШЕННЫХ НАГРУЗОК
1 1,4 1 2,1 1,5
ПРИ ПОДЪЕМЕ ГРУЗА ПОДВИЖНЫМИ СТРОПАМИ ДАННЫЕ ТАБЛИЦЫ УМНОЖАЮТСЯ НА 0,8

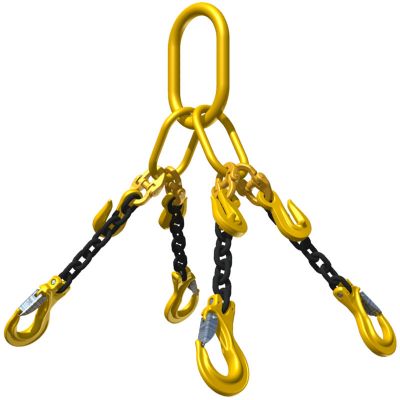

Четырехветвевой строп цепной (4СЦ)

Четырехветвевые цепные стропы пауки используются при необходимости подъема грузов. Изделия обладают запасом прочности 1:4, а также позволяют производить регулировку длины каждой ветви по отдельности за счет укорачивающих крюков.

Высокое качество стропа цепного 4сц паук достигается благодаря нескольким факторам:

✔производство ведется в соответствии с РД – 10 – 33 - 93;

✔в качестве основы выступает цепь, выполненная из стали 8, 10 или 12 класса прочности.

По индивидуальному заказу также может быть осуществлено производство цепного четырехветвевого стропа, или как его еще называют «паук цепной», с использованием кислотостойкой нержавеющей стали.

Грузоподъемность, тн
2,4	3,15	4,3	6,7	11,2	17,0	26,5	32,0	45,0	67,0
Калибр цепи, мм
6	7	8	10	13	16	20	22	26	32

Основные преимущества цепных строп

- возможность изменения длины

- относительно невысокий вес (по сравнению с канатными большой г/п)

- транспортабельность

- компактность

- использование при высоких температурах (до 400⁰)

- удобство хранения

- обладают большой гибкостью

- переносят давления грузов с острыми краями

- просты в ремонте

- долговечны

- комплектуются различными звеньями и крюками по желанию заказчика

Рабочая нагрузка при разных способах эксплуатации

ДОПУСТИМЫЕ РАБОЧИЕ НАГРУЗКИ ЦЕПНЫХ СТРОП Класс 8
Угол отклонения
Рабочая нагрузка, кг		45⁰ (90⁰)	60⁰ (120⁰)	45⁰ (90⁰)	60⁰ (120⁰)
Способ эксплуатации
Размер цепи, мм	Рабочая нагрузка, кг
6	1120	1600	1120	2360	1700
7	1500	2120	1500	3150	2240
8	2000	2800	2000	4250	3000
10	3150	4250	3150	6700	4750
13	5300	7500	5300	11200	8000
16	8000	11200	8000	17000	11800
19	11200	16000	11200	23600	17000
20	12500	17000	12500	26500	19000
22	15000	21200	15000	31500	22400
26	21200	30000	21200	45000	31500
32	31500	45000	31500	67000	47500
КОЭФФИЦИЕНТЫ, ИСПОЛЬЗУЕМЫЕ ПРИ РАСЧЕЕ РАЗРЕШЕННЫХ НАГРУЗОК
1 1,4 1 2,1 1,5
ДОПУСТИМЫЕ РАБОЧИЕ НАГРУЗКИ ЦЕПНЫХ СТРОП Класс 10
6	1500	2100	1500	3150	2250
8	2500	3500	2500	5250	3750
10	4000	5600	4000	8000	6000
13	6500	9100	6500	13700	9800
16	10000	14000	10000	21000	15000
20	16000	22400	16000	33600	24000
22	20000	26500	20000	40000	28000
КОЭФФИЦИЕНТЫ, ИСПОЛЬЗУЕМЫЕ ПРИ РАСЧЕЕ РАЗРЕШЕННЫХ НАГРУЗОК
1 1,4 1 2,1 1,5
ПРИ ПОДЪЕМЕ ГРУЗА ПОДВИЖНЫМИ СТРОПАМИ ДАННЫЕ ТАБЛИЦЫ УМНОЖАЮТСЯ НА 0,8
