Смычки промежуточные (якорные цепи)

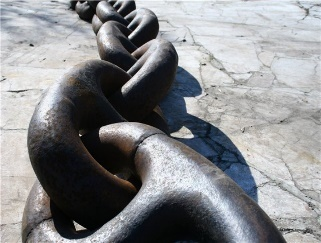

Смычка промежуточная якорной цепи с контрфорсами

Каждая категория изделий изготавливается из определенной стали:

  • 1 категория – углеродистая сталь;
  • 2 категория – легированная сталь;
  • 3 категория – легированная сталь с дополнительной термической обработкой.

Цепи в соответствии ОСТ В5.2299-79 из маломагнитной стали изготавливаются из высоколегированной стали, при этом идет добавление марганца и алюминия в соответствии с ТУ 14-1-779-73. Производство выпуска: смычки длиной 25,0 м или 27,5 м. Все характеристики прочности изделия по ГОСТ 228-79.

Область применения якорных смычек:

  • Открытое море;
  • Плавучие судна малого водоизмещения;
  • Плавучие судна среднего и большого водоизмещения;
  • Большие дебаркадеры.

Преимущества промежуточных смычек:

  • Большая область применения как главной части цепи;
  • Работа судна на якоре;
  • Соединительный элемент основных цепей;
  • Высокая устойчивость к различной среде эксплуатации;
  • Большая степень прочности якорной цепи;
  • Широкий спектр эксплуатационной нагрузки кН.



Калибр цепи

Нагрузка для типа (категории) цепи, кН, не менее

Теоретическая масса 1 м промежуточной смычки, кг

Категория 1 (U1)

Категория 2 (U2)

Категория 3 (U3)

Пробная

Разрушающая

Пробная

Разрушающая

Пробная

Разрушающая

12,5

46

66

66

92

-

-

3,7

14

58

82

82

116

-

-

4,3

16

76

107

107

150

-

-

5,6

17,5

89

127

127

179

-

-

6,8

19

105

150

150

211

-

-

8

20,5

123

175

175

244

244

349

9,3

22

140

200

200

280

280

401

10,7

24

167

237

237

332

332

476

12,7

26

194

278

278

389

389

556

14,7

28

225

321

321

449

449

642

16,5

30

257

368

368

514

514

735

19,6

32

291

417

417

583

583

833

22,4

34

328

468

468

655

655

937

24,6

36

366

523

523

732

732

1050

28,4

38

406

581

581

812

812

1160

31,6

40

448

640

640

896

896

1280

34,5

42

492

703

703

981

981

1400

38,6

44

538

769

769

1080

1080

1540

42,2

46

585

837

837

1170

1170

1680

45,5

48

635

908

908

1270

1270

1810

49,8

50

686

981

981

1370

1370

1960

54

52

739

1060

1060

1480

1480

2110

59,1

54

794

1140

1140

1590

1590

2270

62,5

56

851

1220

1220

1710

1710

2430

67,5

58

909

1290

1290

1810

1810

2600

72,8

60

969

1380

1380

1940

1940

2770

77,1

62

1030

1470

1470

2060

2060

2940

82,6

64

1100

1560

1560

2190

2190

3130

88

66

1160

1660

1660

2310

2310

3300

93

68

1230

1750

1750

2450

2450

3500

97

70

1290

1840

1840

2580

2580

3690

103

73

1390

1990

1990

2790

2790

3990

113

76

-

-

2150

3010

3010

4300

123

78

-

-

2260

3160

3160

4500

130

81

-

-

2410

3380

3380

4820

145

84

-

-

2580

3610

3610

5160

154

87

-

-

2750

3850

3850

5500

163

90

-

-

2920

4090

4090

5840

175

92

-

-

3040

4260

4260

6080

182

95

-

-

3230

4510

4510

6440

193

97

-

-

3340

4680

4680

6690

201

100

-

-

3530

4940

4940

7060

215

102

-

-

3660

5120

5120

7320

224

105

-

-

3850

5390

5390

7700

238

107

-

-

3980

5570

5570

7960

246

111

-

-

4250

5940

5940

8480

262

114

-

-

4440

6230

6230

8890

271

117

-

-

4650

6510

6510

9300

280





dgh

dgh



Смычка промежуточная якорной цепи арктического исполнения с контрфорсами







Основные сведения о цепи

Промежуточная якорная смычка арктического исполнения с контрфорсами изготавливается специально для работы в условиях особого климата. Данные цепи имеют прочность и механические характеристики превышающие требования ГОСТ 228-79. Для производства арктической смычки используют легированную сталь с дополнительной термической обработкой. Благодаря этому цепи арктического производства адаптируются под агрессивную окружающую среду, большие минусовые температуры, влияние морской воды при эксплуатации.

Срок эксплуатации цепей арктического исполнения составляет не менее 30 лет с момента установки цепи. Цепи соответствуют требованиям РМРС – winterization (-500С. Стандарт: ТУ 3148-037-00165735-2014; ТУ 3148-023-00165735-2012).





Калибр цепи

Нагрузка для типа (категории) цепи, кН, не менее

Теоретическая масса 1 м промежуточной смычки, кг

Категория 2W

Категория 3W

Пробная

Разрушающая

Пробная

Разрушающая



12,5

76

107

107

151

3,7

14

95

133

133

189

4,3

16

124

173

173

247

5,6

17,5

147

207

207

294

6,8

19

173

242

242

346

8

20,5

201

281

281

402

9,3

22

231

323

323

461

10,7

24

273

383

383

547

12,7

26

319

448

448

639

14,7

28

370

517

517

739

16,5

30

423

592

592

845

19,6

32

479

670

670

957

22,4

34

539

754

754

1076

24,6

36

601

841

841

1202

28,4

38

668

934

934

1334

31,6

40

737

1031

1031

1473

34,5

42

809

1132

1132

1616

38,6

44

884

1238

1238

1767

42,2

45

923

1292

1292

1846

45,5

46

962

1347

1347

1925

49,8

48

1044

1461

1461

2087

54

50

1128

1578

1578

2255

59,1

52

1215

1702

1702

2429

62,5

54

1306

1827

1827

2610

67,5

56

1398

1957

1957

2795

72,8

58

1493

2090

2090

2986

77,1

60

1592

2228

2228

3183

82,6

62

1693

2370

2370

3384

88

63

1800

2589

2589

3697

93

64

1797

2515

2515

3591

97

66

1903

2663

2663

3804

103

68

2012

2816

2816

4021

113

70

2122

2971

2971

4243

123

73

2294

3211

3211

4586

130

76

2471

3459

3459

4940

145

78

2592

3628

3628

5181

154

81

2777

3887

3887

5552

163

84

2968

4153

4153

5932

175

87

3163

4427

4427

6322

182

90

3363

4706

4706

6722

193

92

3498

4896

4896

6993

201

95

3706

5186

5186

7408

215

97

3846

5384

5384

7690

224

100

4061

5684

5684

8119

238





dgh

dgh

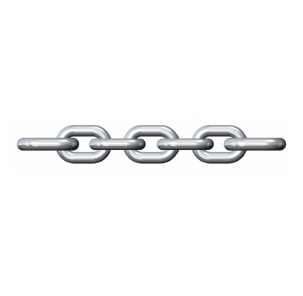

Смычка промежуточная якорной цепи без контрфорсов

 Изготавливаются согласно ОСТ В5.2299-79. Промежуточная якорная смычка без контрфорсов изготавливается из маломагнитной стали с добавлением алюминия и марганца. В зависимости от калибра цепей, данная смычка может выпускаться длиной 25м, 27м,100м.



Калибр цепи

Нагрузка для типа (категории) цепи, кН, не менее

Теоретическая масса 1 м промежуточной смычки, кг

Категория 1

Категория 2

Пробная

Разрушающая

Пробная

Разрушающая



9

24

35

35

49

1,78

10

30

43

43

61

2,2

11

36

52

52

72

2,7

12,5

47

66

66

93

3,4

14

58

83

83

116

4,3

16

48

96

67

134

5,6

17,5

58

116

80

160

6,75

19

68

136

94

188

7,75

20,5

78

156

110

220

9,2

22

92

183

126

252

10,6

24

107

214

150

300

12,5

26

128

255

176

352

14,5

28

148

296

204

408

17

30

167

334

234

468

19,3

32

193

386

266

532

22

34

219

437

301

602

24,8

36

240

480

337

674

27,5

38

272

544

376

752

30,7
