Лебедки ручные рычажные
Лебедки ручные рычажные тросовые (монтажно-тяговой механизм)
Лебедка ручная рычажная – многофункциональное приспособление. Применяется, когда необходимо поднять, опустить или подтянуть груз. Производство в соответствии с ТУ 3173-002-39712863-2015.
Лебедка рычажная (туапсинка лебедка) работает горизонтально и вертикально. Возможно использовать на открытом воздухе и в помещении. Температурный режим от -20 до + 40⁰С.
Принцип работы рычажной лебедки МТМ заключается в том, что канат протягивается через устройство, с помощью захватов, управлять которыми помогает рычаг.
|
Модель |
МТМ 0,8 |
МТМ 1,6 |
МТМ 3,2 |
МТМ 5,4 |
|
|
Грузоподъемность, кг |
800 |
1600 |
3200 |
5400 |
|
|
Тяговое усилие на рычаге, Н |
343 |
441 |
441 |
745 |
|
|
Шаг продвижения каната, за 1 ход рычага, мм |
≥52 |
≥55 |
≥28 |
≥30 |
|
|
Диаметр каната, мм |
8,3 |
11 |
16 |
20 |
|
|
Коэффициент запаса прочности каната |
5 |
5 |
5 |
5 |
|
|
Испытательная нагрузка (статичная), кг |
1000 |
2000 |
4000 |
6750 |
|
|
Вес изделия (нетто), не более, кг |
Механизм |
7 |
13 |
24 |
56 |
|
Канат |
7,5 |
11.5 |
22 |
35 |
|
|
Рычаг |
1,6 |
2,6 |
2,6 |
3,3 |
|
|

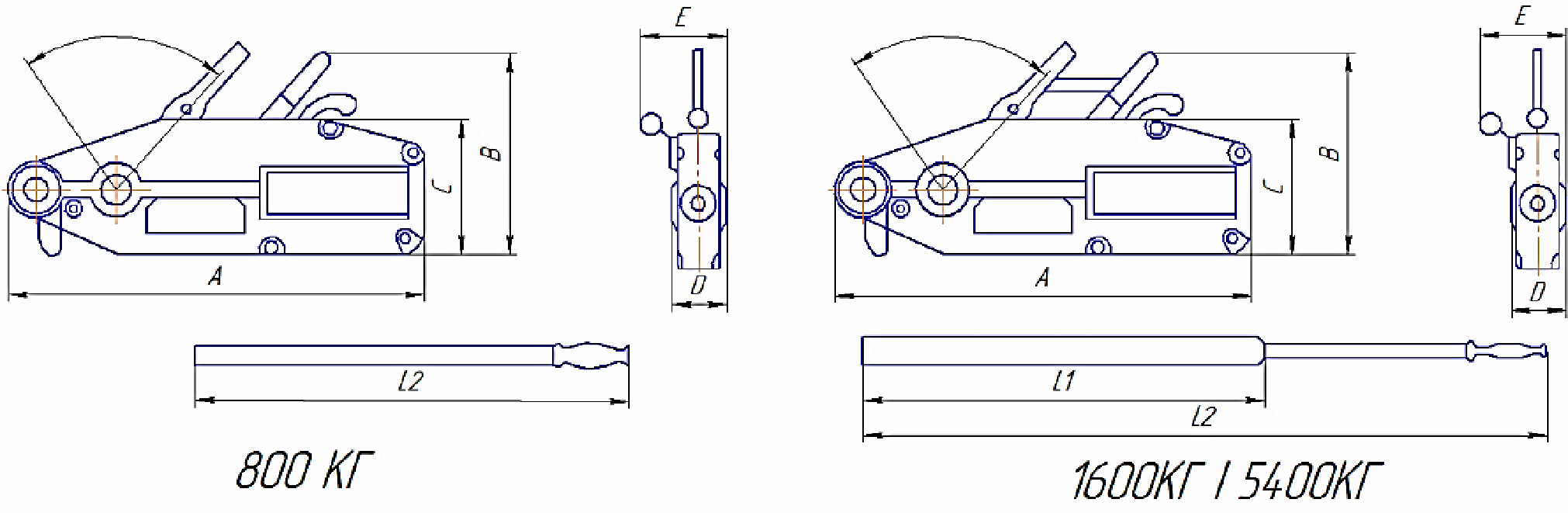

Габаритные размеры |
A |
426 |
545 |
660 |
932 |
|
B |
235 |
280 |
325 |
420 |
|
|
C |
168 |
190 |
230 |
300 |
|
|
D |
60 |
72 |
91 |
155 |
|
|
E |
64 |
97 |
116 |
152 |
|
|
L1, см |
80 |
80 |
80 |
||
|
L2, см |
80 |
120 |
120 |
120 |
|

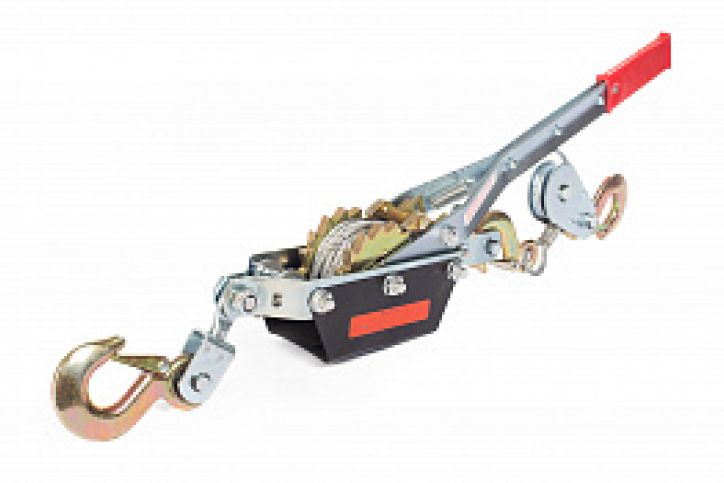

Лебедка рычажная гаражная
Гаражная лебедка применяется чаще всего для ремонта транспортных средств, а также для их обслуживания. Удобно использовать, если возникает необходимость вытянуть застрявший автомобиль или плавучее транспортное средство на берег.
Лебедка рычажная имеет храповой механизм, что дает возможность применения в вертикальном положении.
