Звенья для строп

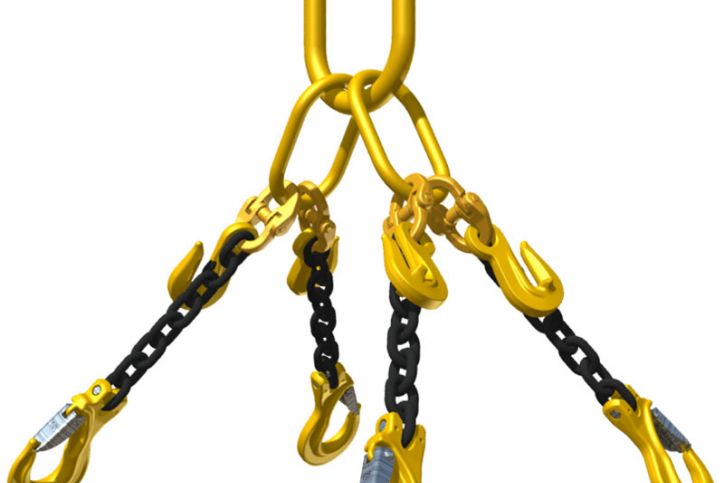

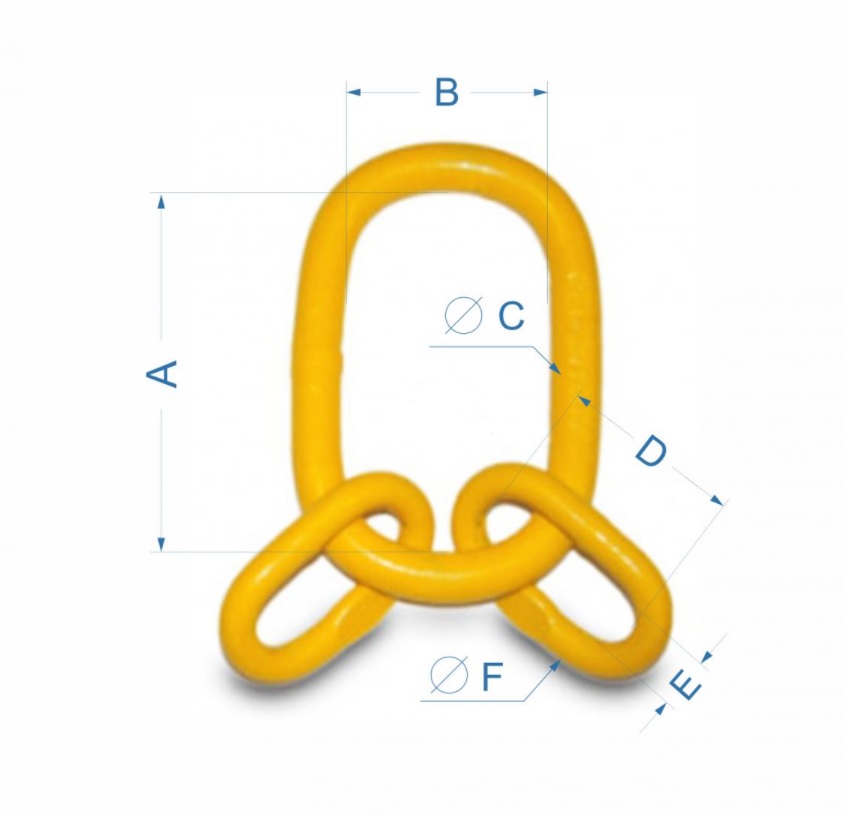

Звено овальное с дополнительными звеньями
Звено овальное предназначено для сборки строп. Главное звено («MASTER LINK») – это самый верхний элемент грузоподъемного ветвевого стропа. Состоит из звена в форме овала с двумя дополнительными овальными звеньями меньшего размера. При помощи этого грузоподъемного элемента можно собрать строп с тремя и более ветвями. Нижние звенья предназначены для правильного распределения нагрузки. Звено овальное для стропов несет самую большую нагрузку при подъеме и перемещении груза.
|
г/п, т |
Цепь, мм |
А, мм |
В, мм |
C, мм |
D, мм |
E, мм |
F, мм |
Вес, кг |
|
2,36 |
6 |
135 |
75 |
18 |
54 |
25 |
13 |
1,18 |
|
3,15 |
7 |
135 |
75 |
18 |
60 |
38 |
13 |
1,24 |
|
4,25 |
8 |
160 |
90 |
22 |
70 |
34 |
16 |
2,20 |
|
6,7 |
10 |
180 |
100 |
26 |
85 |
40 |
18 |
3,40 |
|
11,2 |
13 |
200 |
110 |
32 |
115 |
50 |
22 |
5,10 |
|
17,0 |
16 |
260 |
140 |
36 |
140 |
65 |
26 |
9,98 |
|
21,2 |
18 |
340 |
180 |
45 |
180 |
100 |
32 |
18,90 |
|
26,5 |
20 |
350 |
190 |
50 |
180 |
100 |
32 |
22,60 |
|
31,5 |
22 |
350 |
190 |
50 |
180 |
100 |
36 |
25,20 |
|
45,0 |
26 |
400 |
200 |
56 |
200 |
110 |
40 |
34,26 |
|
50,0 |
28 |
430 |
220 |
63 |
200 |
110 |
45 |
47,11 |
|
63,0 |
32 |
460 |
250 |
72 |
200 |
110 |
50 |
66,46 |

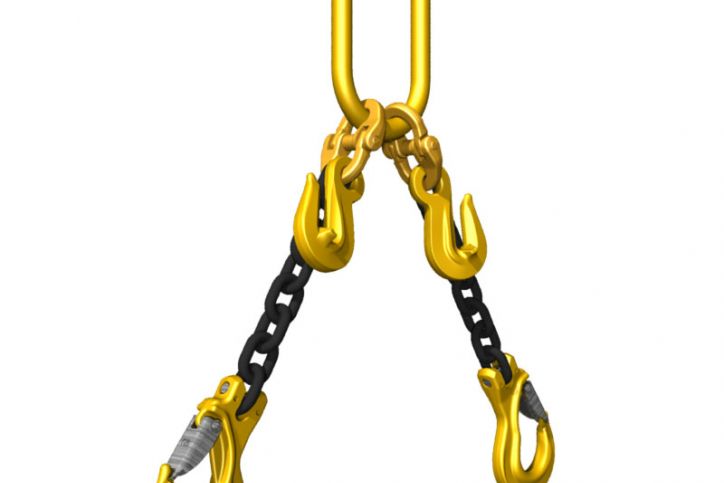

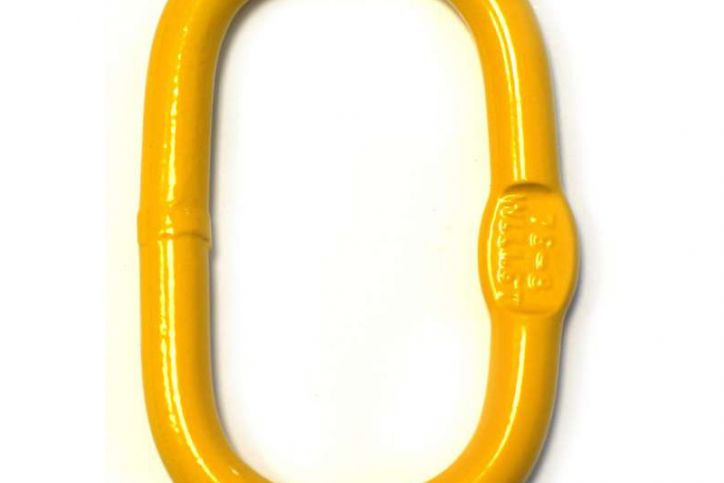

Звено овальное одиночное с плоским профилем
Звено овальное одиночное предназначено для сборки строп с одной или двумя ветвями. Часто является концевым элементом при монтажных, такелажных или буксирных работах. При обозначении звена используют два размера цепи. Размер большей цепи применяется при изготовлении одноветвевого стропа, меньший при изготовлении двухветвевого стропа.
Возможна поставка звеньев 8, 10 или 12 класса прочности.
|
г/п, т |
Цепь, мм |
А, мм |
В, мм |
D, мм |
S, мм |
L, мм |
Вес, кг |
|
1,6 |
6 |
110 |
60 |
13 |
7 |
25 |
0,34 |
|
2,12 |
7 |
110 |
60 |
16 |
7 |
25 |
0,54 |
|
3,15 |
8 |
135 |
75 |
18 |
7 |
35 |
0,83 |
|
5,3 |
10 |
160 |
90 |
22 |
11 |
35 |
1,5 |
|
8,0 |
13 |
180 |
100 |
26 |
13 |
45 |
2,32 |
|
11,2 |
16 |
200 |
110 |
32 |
17 |
45 |
3,95 |
|
13,0 |
16-18 |
1,50 |
|||||
|
14,0 |
18 |
260 |
140 |
36 |
-- |
-- |
6,34 |
|
17,0 |
20 |
300 |
160 |
40 |
-- |
-- |
8,96 |
|
21,2 |
22 |
340 |
180 |
45 |
-- |
-- |
12,8 |
|
31,5 |
26 |
350 |
190 |
50 |
-- |
-- |
16,55 |
|
45,0 |
32 |
400 |
200 |
56 |
-- |
-- |
23,28 |
|
56 |
36 |
430 |
220 |
63 |
-- |
-- |
32 |
|
63 |
40 |
460 |
250 |
72 |
-- |
-- |
45,76 |

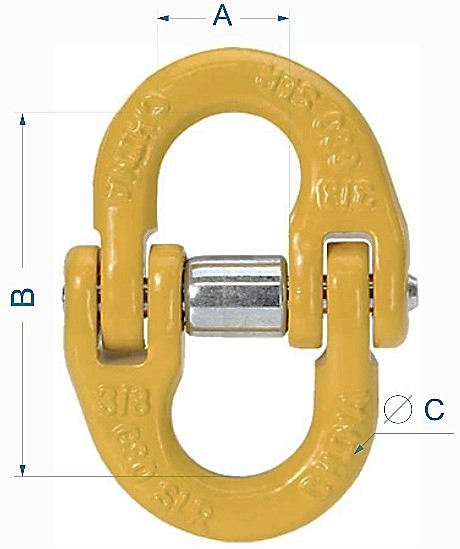

Звено соединительное

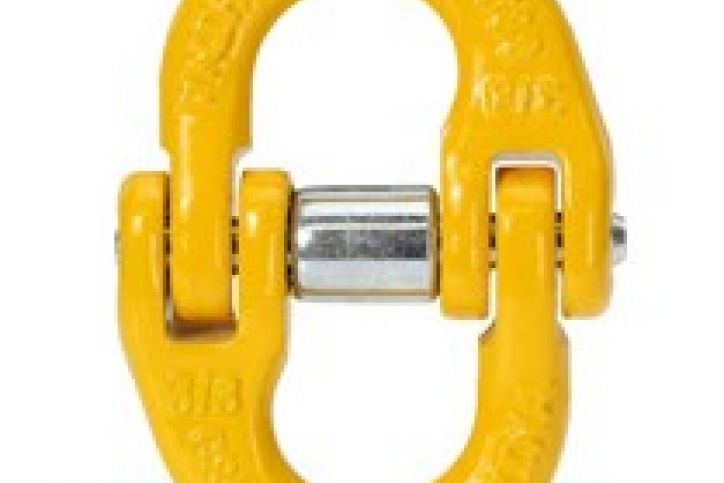

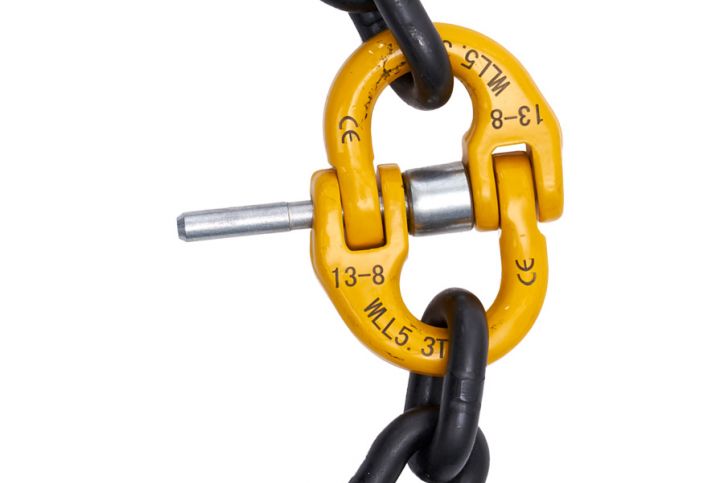

Соединительное звено, как его еще называют «соединительный замок» используется для соединения отдельных звеньев цепи, либо соединения отдельных элементов цепного стропа. Данный элемент ГЗП разборный, поэтому часто применяется для восстановления цепного стропа.
Состоит комплекта двух полуколец с отверстиями, втулка фиксатор и штифт. Возможна поставка звеньев 8, 10 или 12 класса прочности.
|
г/п, т |
Цепь, мм |
А, мм |
В, мм |
C, мм |
Вес, кг |
|
1,12 |
6 |
16,2 |
42 |
7 |
0,08 |
|
2,0 |
7-8 |
20,5 |
58 |
8,5 |
0,15 |
|
3,15 |
10 |
28 |
68 |
10,8 |
0,3 |
|
5,3 |
13 |
30 |
90 |
15 |
0,7 |
|
8,0 |
16 |
36,3 |
101,2 |
19,8 |
1,1 |
|
12,5 |
20 |
44 |
117,6 |
24 |
1,84 |
|
15,0 |
22 |
51 |
136,7 |
26 |
3,2 |
|
21,2 |
26 |
58 |
161 |
30 |
4,5 |
|
31,5 |
32 |
67,5 |
197 |
37 |
9,0 |
