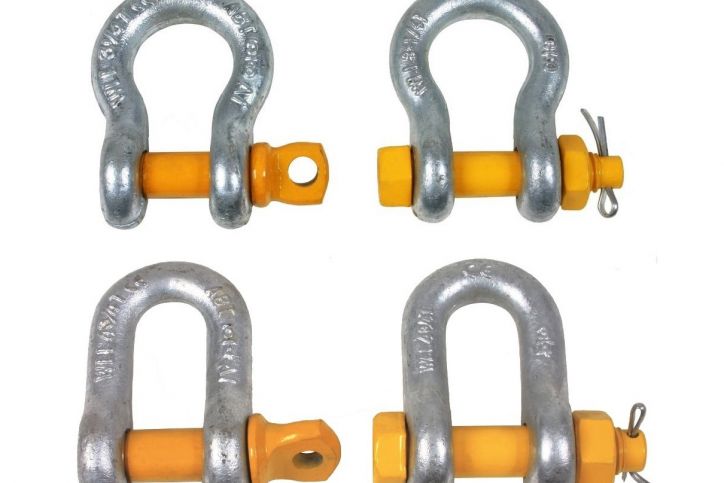

Скоба такелажная, или попросту «серьга такелажная». Скоба омегообразная или прямая типа G209 G210 G2130 G2150 снабжена шплинтовым замком, который представляет собой болт и гайку, болт скобы G2130, G2150 поставляется со шплинтом, благодаря которому, защищает от произвольного раскручивания гайки. Штифт может просто вкручиваться в скобу.
При помощи данного элемента, можно легко соединить грузоподъемную оснастку с точками зацепа, которые находятся на грузе. Скоба один из самых популярных элементов такелажа.Поверхность такелажной скобы оцинкованная.

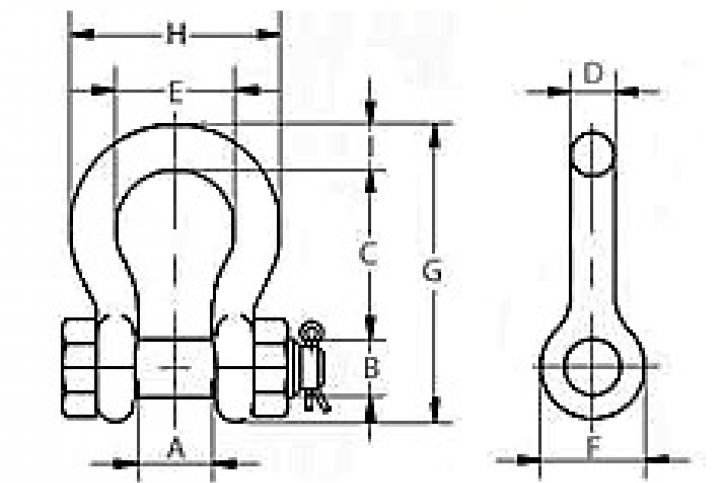

Скоба омегообразная с гайкой и шплинтом G2130
|
Грузоподъемность, т |
Внутренний размер (А), мм |
Внутренняя дуга (E), мм |
Диаметр болта (B), мм |
Внутренняя длина (C), мм |
Ушко снаружи (F), мм |
Вес, кг |
|
2 |
21 |
33 |
16 |
48 |
30 |
0,4 |
|
3,25 |
27 |
43 |
19 |
60 |
40 |
0,7 |
|
4,75 |
32 |
51 |
22 |
71 |
48 |
1,3 |
|
6,5 |
36 |
58 |
25 |
84 |
54 |
1,8 |
|
8,5 |
43 |
68 |
29 |
95 |
60 |
2,5 |
|
9,5 |
46 |
74 |
32 |
108 |
67 |
3,5 |
|
12 |
52 |
82 |
35 |
119 |
76 |
5,0 |
|
13,5 |
57 |
92 |
38 |
133 |
84 |
6,8 |
|
17 |
60 |
98 |
41 |
146 |
92 |
8,8 |
|
25 |
73 |
127 |
51 |
178 |
110 |
14,1 |
|
35 |
83 |
146 |
57 |
197 |
127 |
20,8 |
|
55 |
105 |
184 |
70 |
267 |
152 |
42,3 |

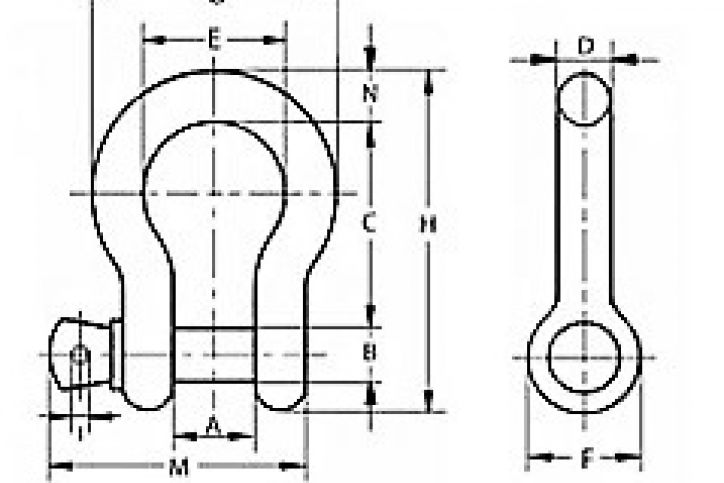

Скоба омегообразная G209
|
Грузоподъемность, т |
Внутренний размер (А), мм |
Внутренняя дуга (E), мм |
Диаметр болта (B), мм |
Внутренняя длина (C), мм |
Ушко снаружи (F), мм |
Вес, кг |
|
2 |
21 |
33 |
16 |
48 |
30 |
0,3 |
|
3,25 |
27 |
43 |
19 |
60 |
40 |
0,7 |
|
4,75 |
32 |
51 |
22 |
71 |
48 |
1,0 |
|
6,5 |
36 |
58 |
25 |
84 |
54 |
1,5 |
|
8,5 |
43 |
68 |
29 |
95 |
60 |
2,4 |
|
9,5 |
46 |
74 |
32 |
108 |
67 |
3,2 |
|
12 |
52 |
82 |
35 |
119 |
76 |
4,3 |
|
13,5 |
57 |
92 |
38 |
133 |
84 |
5,7 |
|
17 |
60 |
98 |
41 |
146 |
92 |
7,8 |
|
25 |
73 |
127 |
51 |
178 |
110 |
12,5 |
|
35 |
83 |
146 |
57 |
197 |
127 |
18,5 |

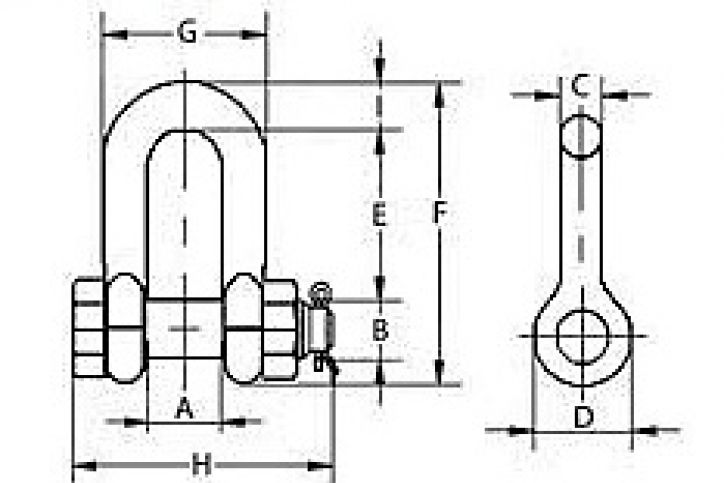

Скоба прямая с гайкой и шплинтом G2150
|
Грузоподъемность, т |
Внутренний размер (А), мм |
Диаметр болта (B), мм |
Внутренняя длина (C), мм |
Ушко снаружи (F), мм |
Вес, кг |
|
2 |
21 |
16 |
41 |
30 |
0,3 |
|
3,25 |
27 |
19 |
51 |
40 |
0,7 |
|
4,75 |
32 |
22 |
60 |
48 |
1,2 |
|
6,5 |
36 |
25 |
71 |
54 |
1,6 |
|
8,5 |
43 |
29 |
81 |
60 |
2,4 |
|
9,5 |
46 |
32 |
90 |
67 |
3,3 |
|
12 |
52 |
35 |
100 |
76 |
4,6 |
|
13,5 |
57 |
38 |
113 |
84 |
6,0 |
|
17 |
60 |
41 |
124 |
92 |
8,3 |
|
25 |
73 |
51 |
146 |
110 |
12,8 |
|
35 |
83 |
57 |
171 |
127 |
18,5 |

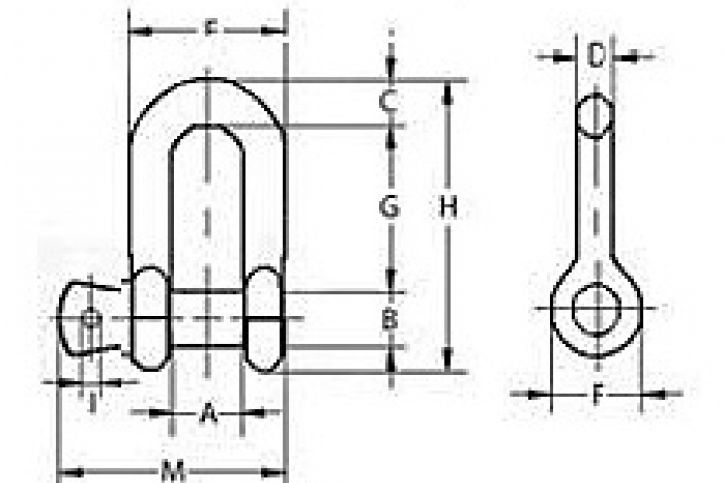

Скоба прямая G210
|
Грузоподъемность, т |
Внутренний размер (А), мм |
Диаметр болта (B), мм |
Внутренняя длина (C), мм |
Ушко снаружи (F), мм |
Вес, кг |
|
2 |
21 |
16 |
41 |
30 |
0,3 |
|
3,25 |
27 |
19 |
51 |
40 |
0,7 |
|
4,75 |
32 |
22 |
60 |
48 |
1,0 |
|
6,5 |
36 |
25 |
71 |
54 |
1,4 |
|
8,5 |
43 |
29 |
81 |
60 |
2,0 |
|
9,5 |
46 |
32 |
90 |
67 |
3,0 |
|
12 |
52 |
35 |
100 |
76 |
4,0 |
|
13,5 |
57 |
38 |
113 |
84 |
5,4 |
|
17 |
60 |
41 |
124 |
92 |
7,3 |
|
25 |
73 |
51 |
146 |
110 |
11,3 |
|
35 |
83 |
57 |
171 |
127 |
16,2 |
|
|
|
