✔ возможность изменения длины
✔ относительно невысокий вес (по сравнению с канатными большой г/п)
✔ транспортабельность
✔ компактность
✔ использование при высоких температурах (до 400⁰)
✔ удобство хранения
✔ обладают большой гибкостью
✔ переносят давления грузов с острыми краями
✔ просты в ремонте
✔ долговечны
✔ комплектуются различными звеньями и крюками по желанию заказчика

Цепная ветвь - состоит из цепи, по обоим концам которых, закреплены овальные звенья или крюки. Сфера применения этого строп обширна: от индивидуального до промышленного, в том числе в условиях открытого огня, при агрессивных химических средах и при транспортировке грузов с острыми гранями. Также цепные ветви используют в качестве запчастей при ремонте других видов строп (2сц, 3сц, 4сц).

✔ возможность изменения длины
✔ относительно невысокий вес (по сравнению с канатными большой г/п)
✔ транспортабельность
✔ компактность
✔ использование при высоких температурах (до 400⁰)
✔ удобство хранения
✔ обладают большой гибкостью
✔ переносят давления грузов с острыми краями
✔ просты в ремонте
✔ долговечны
✔ комплектуются различными звеньями и крюками по желанию заказчика

✔ возможность изменения длины
✔ относительно невысокий вес (по сравнению с канатными большой г/п)
✔ транспортабельность
✔ компактность
✔ использование при высоких температурах (до 400⁰)
✔ удобство хранения
✔ обладают большой гибкостью
✔ переносят давления грузов с острыми краями
✔ просты в ремонте
✔ долговечны
✔ комплектуются различными звеньями и крюками по желанию заказчика

✔ возможность изменения длины
✔ относительно невысокий вес (по сравнению с канатными большой г/п)
✔ транспортабельность
✔ компактность
✔ использование при высоких температурах (до 400⁰)
✔ удобство хранения
✔ обладают большой гибкостью
✔ переносят давления грузов с острыми краями
✔ просты в ремонте
✔ долговечны
✔ комплектуются различными звеньями и крюками по желанию заказчика

✔ возможность изменения длины
✔ относительно невысокий вес (по сравнению с канатными большой г/п)
✔ транспортабельность
✔ компактность
✔ использование при высоких температурах (до 400⁰)
✔ удобство хранения
✔ обладают большой гибкостью
✔ переносят давления грузов с острыми краями
✔ просты в ремонте
✔ долговечны
✔ комплектуются различными звеньями и крюками по желанию заказчика

✔ возможность изменения длины
✔ относительно невысокий вес (по сравнению с канатными большой г/п)
✔ транспортабельность
✔ компактность
✔ использование при высоких температурах (до 400⁰)
✔ удобство хранения
✔ обладают большой гибкостью
✔ переносят давления грузов с острыми краями
✔ просты в ремонте
✔ долговечны
✔ комплектуются различными звеньями и крюками по желанию заказчика

✔ Изготовлены из высокопрочной стали 10 класса
✔ преимущество строп изготовленных из 10 стали над 8 классом – одинаковая масса при увеличенной грузоподъемности;
✔ с помощью укорачивающих крюков, возможно, регулировать длину стропа (укорачивающие крюки в стандартную комплектацию не входят);
✔ Краевая нагрузка - защита груза и цепи:
нагрузка на отдельные ветви цепи происходит прямолинейно, т.е. ветви не огибают края груза.
✔ привлекательное соотношение цена/производительность;
✔ быстрая и простая сборка строп;
✔ длительный срок эксплуатации;
✔ использование при высоких температурах (до 400⁰)
✔ удобство хранения
✔ обладают большой гибкостью
✔ переносят давления грузов с острыми краями
✔ просты в ремонте
✔ долговечны
✔ комплектуются различными звеньями и крюками по желанию заказчика

Правила эксплуатации:

✔ Симметричное расположение груза:
Вес груза менее 80% от указанной грузоподъемности;
Углы отклонения всех ветвей цепного стропа не меньше 15°;
Углы отклонения всех ветвей цепного стропа идентичны или отклоняются друг от друга максимум на 15°;
В случае применения 3-х- или 4-х ветвенной стропы, углы отклонения в одной плоскости подъема отклоняются друг от друга максимум на 15°;

✔ не подвергать термообработке!
✔ не нагружайте крюковые концы.

При краевой нагрузке, следует использовать промежуточные подкладки во избежание повреждений.
Примеры правильного и неправильного подъема приведены ниже:
Если цепи проходят поверх краев без надлежащей защиты, их грузоподъемность сокращается;

✔ Изготовлены из высокопрочной стали 10 класса
✔ преимущество строп изготовленных из 10 стали над 8 классом – одинаковая масса при увеличенной грузоподъемности;
✔ с помощью укорачивающих крюков, возможно, регулировать длину стропа (укорачивающие крюки в стандартную комплектацию не входят);
✔ Краевая нагрузка - защита груза и цепи:
нагрузка на отдельные ветви цепи происходит прямолинейно, т.е. ветви не огибают края груза.
✔ привлекательное соотношение цена/производительность;
✔ быстрая и простая сборка строп;
✔ длительный срок эксплуатации;
✔ использование при высоких температурах (до 400⁰)
✔ удобство хранения
✔ обладают большой гибкостью
✔ переносят давления грузов с острыми краями
✔ просты в ремонте
✔ долговечны
✔ комплектуются различными звеньями и крюками по желанию заказчика

Правила эксплуатации:

✔ Симметричное расположение груза:
Вес груза менее 80% от указанной грузоподъемности;
Углы отклонения всех ветвей цепного стропа не меньше 15°;
Углы отклонения всех ветвей цепного стропа идентичны или отклоняются друг от друга максимум на 15°;
В случае применения 3-х- или 4-х ветвенной стропы, углы отклонения в одной плоскости подъема отклоняются друг от друга максимум на 15°;

✔ не подвергать термообработке!
✔ не нагружайте крюковые концы.
При краевой нагрузке, следует использовать промежуточные подкладки во избежание повреждений.
Примеры правильного и неправильного подъема приведены ниже:
Если цепи проходят поверх краев без надлежащей защиты, их грузоподъемность сокращается;

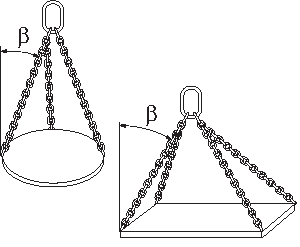

ДОПУСТИМЫЕ РАБОЧИЕ НАГРУЗКИ ЦЕПНЫХ СТРОП Класс 10
Коэффициент безопасности	1-ветвевой строп		2-ветвевой строп				3-4 ветвевой строп		Петлевой строп		Петлевой строп
Угол отклонения	-	-	До 45⁰	45⁰- 60⁰	До 45⁰	45⁰- 60⁰	До 45⁰	45⁰- 60⁰	-		До 45⁰	45⁰- 60⁰
Коэффициент нагрузки	1	0,8	1,4	1	1,12	0,8	2,1	1,5	1,6		1,4	2,1
Размер цепи, мм	Грузоподъемность, т
5	1000	800	1400	1000	1120	800	2000	1500	1600		1400	2000
6	1400	1120	2000	1400	1600	1120	3000	2120	2240		2000	3000
7	1900	1500	2650	1900	2120	1500	4000	2800	3000		2650	4000
8	2500	2000	3550	2500	2800	2000	5300	3750	4000		3550	5300
10	4000	3150	5600	4000	4250	3150	8000	6000	6300		5600	8000
13	6700	5300	9500	6700	7500	5300	14000	10000	10600		9500	14000
16	10000	8000	14000	10000	11200	8000	21200	15000	16000		14000	21200
19	14000	11200	20000	14000	16000	11200	30000	21200	22400		20000	30000
20	19000	15000	26500	19000	21200	15000	40000	28000	30000		26500	40000
22	26500	21200	37500	26500	30000	21200	56000	40000	42500		37500	56000
26	21200	16950	30000	21200	23700	16950	45000	37500	33500		30000	45000
32	31500	25200	45000	31500	35200	25200	67000	47500	50000		45000	67000

*Если цепные стропы используются в таких трудных условиях, как: высокая температура, ассиметричное распределение груза, краевая нагрузка, ударная нагрузка и т. д., в этом случае максимальные значения грузоподъемности в таблице должны быть сокращены в соответствии с приведенными ниже коэффициентами.

✔ Изготовлены из высокопрочной стали 10 класса
✔ преимущество строп изготовленных из 10 стали над 8 классом – одинаковая масса при увеличенной грузоподъемности;
✔ с помощью укорачивающих крюков, возможно, регулировать длину стропа (укорачивающие крюки в стандартную комплектацию не входят);
✔ Краевая нагрузка - защита груза и цепи:
нагрузка на отдельные ветви цепи происходит прямолинейно, т.е. ветви не огибают края груза.
✔ привлекательное соотношение цена/производительность;
✔ быстрая и простая сборка строп;
✔ длительный срок эксплуатации;
✔ использование при высоких температурах (до 400⁰)
✔ удобство хранения
✔ обладают большой гибкостью
✔ переносят давления грузов с острыми краями
✔ просты в ремонте
✔ долговечны
✔ комплектуются различными звеньями и крюками по желанию заказчика

Правила эксплуатации:

✔ Симметричное расположение груза:
Вес груза менее 80% от указанной грузоподъемности;
Углы отклонения всех ветвей цепного стропа не меньше 15°;
Углы отклонения всех ветвей цепного стропа идентичны или отклоняются друг от друга максимум на 15°;
В случае применения 3-х- или 4-х ветвенной стропы, углы отклонения в одной плоскости подъема отклоняются друг от друга максимум на 15°;

✔ не подвергать термообработке!
✔ не нагружайте крюковые концы.
При краевой нагрузке, следует использовать промежуточные подкладки во избежание повреждений.
Примеры правильного и неправильного подъема приведены ниже:
Если цепи проходят поверх краев без надлежащей защиты, их грузоподъемность сокращается;

ДОПУСТИМЫЕ РАБОЧИЕ НАГРУЗКИ ЦЕПНЫХ СТРОП Класс 10
Коэффициент безопасности	1-ветвевой строп		2-ветвевой строп				3-4 ветвевой строп		Петлевой строп		Петлевой строп
Угол отклонения	-	-	До 45⁰	45⁰- 60⁰	До 45⁰	45⁰- 60⁰	До 45⁰	45⁰- 60⁰	-		До 45⁰	45⁰- 60⁰
Коэффициент нагрузки	1	0,8	1,4	1	1,12	0,8	2,1	1,5	1,6		1,4	2,1
Размер цепи, мм	Грузоподъемность, т
5	1000	800	1400	1000	1120	800	2000	1500	1600		1400	2000
6	1400	1120	2000	1400	1600	1120	3000	2120	2240		2000	3000
7	1900	1500	2650	1900	2120	1500	4000	2800	3000		2650	4000
8	2500	2000	3550	2500	2800	2000	5300	3750	4000		3550	5300
10	4000	3150	5600	4000	4250	3150	8000	6000	6300		5600	8000
13	6700	5300	9500	6700	7500	5300	14000	10000	10600		9500	14000
16	10000	8000	14000	10000	11200	8000	21200	15000	16000		14000	21200
19	14000	11200	20000	14000	16000	11200	30000	21200	22400		20000	30000
20	19000	15000	26500	19000	21200	15000	40000	28000	30000		26500	40000
22	26500	21200	37500	26500	30000	21200	56000	40000	42500		37500	56000
26	21200	16950	30000	21200	23700	16950	45000	37500	33500		30000	45000
32	31500	25200	45000	31500	35200	25200	67000	47500	50000		45000	67000

*Если цепные стропы используются в таких трудных условиях, как: высокая температура, ассиметричное распределение груза, краевая нагрузка, ударная нагрузка и т. д., в этом случае максимальные значения грузоподъемности в таблице должны быть сокращены в соответствии с приведенными ниже коэффициентами.

✔ Изготовлены из высокопрочной стали 10 класса
✔ преимущество строп изготовленных из 10 стали над 8 классом – одинаковая масса при увеличенной грузоподъемности;
✔ с помощью укорачивающих крюков, возможно, регулировать длину стропа (укорачивающие крюки в стандартную комплектацию не входят);
✔ Краевая нагрузка - защита груза и цепи:
нагрузка на отдельные ветви цепи происходит прямолинейно, т.е. ветви не огибают края груза.
✔ привлекательное соотношение цена/производительность;
✔ быстрая и простая сборка строп;
✔ длительный срок эксплуатации;
✔ использование при высоких температурах (до 400⁰)
✔ удобство хранения
✔ обладают большой гибкостью
✔ переносят давления грузов с острыми краями
✔ просты в ремонте
✔ долговечны
✔ комплектуются различными звеньями и крюками по желанию заказчика

Правила эксплуатации:

✔ Симметричное расположение груза:
Вес груза менее 80% от указанной грузоподъемности;
Углы отклонения всех ветвей цепного стропа не меньше 15°;
Углы отклонения всех ветвей цепного стропа идентичны или отклоняются друг от друга максимум на 15°;
В случае применения 3-х- или 4-х ветвенной стропы, углы отклонения в одной плоскости подъема отклоняются друг от друга максимум на 15°;

✔ не подвергать термообработке!
✔ не нагружайте крюковые концы.
При краевой нагрузке, следует использовать промежуточные подкладки во избежание повреждений.
Примеры правильного и неправильного подъема приведены ниже:
Если цепи проходят поверх краев без надлежащей защиты, их грузоподъемность сокращается;

ДОПУСТИМЫЕ РАБОЧИЕ НАГРУЗКИ ЦЕПНЫХ СТРОП Класс 10
Коэффициент безопасности	1-ветвевой строп		2-ветвевой строп				3-4 ветвевой строп		Петлевой строп		Петлевой строп
Угол отклонения	-	-	До 45⁰	45⁰- 60⁰	До 45⁰	45⁰- 60⁰	До 45⁰	45⁰- 60⁰	-		До 45⁰	45⁰- 60⁰
Коэффициент нагрузки	1	0,8	1,4	1	1,12	0,8	2,1	1,5	1,6		1,4	2,1
Размер цепи, мм	Грузоподъемность, т
5	1000	800	1400	1000	1120	800	2000	1500	1600		1400	2000
6	1400	1120	2000	1400	1600	1120	3000	2120	2240		2000	3000
7	1900	1500	2650	1900	2120	1500	4000	2800	3000		2650	4000
8	2500	2000	3550	2500	2800	2000	5300	3750	4000		3550	5300
10	4000	3150	5600	4000	4250	3150	8000	6000	6300		5600	8000
13	6700	5300	9500	6700	7500	5300	14000	10000	10600		9500	14000
16	10000	8000	14000	10000	11200	8000	21200	15000	16000		14000	21200
19	14000	11200	20000	14000	16000	11200	30000	21200	22400		20000	30000
20	19000	15000	26500	19000	21200	15000	40000	28000	30000		26500	40000
22	26500	21200	37500	26500	30000	21200	56000	40000	42500		37500	56000
26	21200	16950	30000	21200	23700	16950	45000	37500	33500		30000	45000
32	31500	25200	45000	31500	35200	25200	67000	47500	50000		45000	67000

*Если цепные стропы используются в таких трудных условиях, как: высокая температура, ассиметричное распределение груза, краевая нагрузка, ударная нагрузка и т. д., в этом случае максимальные значения грузоподъемности в таблице должны быть сокращены в соответствии с приведенными ниже коэффициентами.

✔ Изготовлены из высокопрочной стали 10 класса
✔ преимущество строп изготовленных из 10 стали над 8 классом – одинаковая масса при увеличенной грузоподъемности;
✔ с помощью укорачивающих крюков, возможно, регулировать длину стропа (укорачивающие крюки в стандартную комплектацию не входят);
✔ Краевая нагрузка - защита груза и цепи:
нагрузка на отдельные ветви цепи происходит прямолинейно, т.е. ветви не огибают края груза.
✔ привлекательное соотношение цена/производительность;
✔ быстрая и простая сборка строп;
✔ длительный срок эксплуатации;
✔ использование при высоких температурах (до 400⁰)
✔ удобство хранения
✔ обладают большой гибкостью
✔ переносят давления грузов с острыми краями
✔ просты в ремонте
✔ долговечны
✔ комплектуются различными звеньями и крюками по желанию заказчика

Правила эксплуатации:

✔ Симметричное расположение груза:
Вес груза менее 80% от указанной грузоподъемности;
Углы отклонения всех ветвей цепного стропа не меньше 15°;
Углы отклонения всех ветвей цепного стропа идентичны или отклоняются друг от друга максимум на 15°;
В случае применения 3-х- или 4-х ветвенной стропы, углы отклонения в одной плоскости подъема отклоняются друг от друга максимум на 15°;

✔ не подвергать термообработке!
✔ не нагружайте крюковые концы.
При краевой нагрузке, следует использовать промежуточные подкладки во избежание повреждений.
Примеры правильного и неправильного подъема приведены ниже:
Если цепи проходят поверх краев без надлежащей защиты, их грузоподъемность сокращается;

ДОПУСТИМЫЕ РАБОЧИЕ НАГРУЗКИ ЦЕПНЫХ СТРОП Класс 10
Коэффициент безопасности	1-ветвевой строп		2-ветвевой строп				3-4 ветвевой строп		Петлевой строп		Петлевой строп
Угол отклонения	-	-	До 45⁰	45⁰- 60⁰	До 45⁰	45⁰- 60⁰	До 45⁰	45⁰- 60⁰	-		До 45⁰	45⁰- 60⁰
Коэффициент нагрузки	1	0,8	1,4	1	1,12	0,8	2,1	1,5	1,6		1,4	2,1
Размер цепи, мм	Грузоподъемность, т
5	1000	800	1400	1000	1120	800	2000	1500	1600		1400	2000
6	1400	1120	2000	1400	1600	1120	3000	2120	2240		2000	3000
7	1900	1500	2650	1900	2120	1500	4000	2800	3000		2650	4000
8	2500	2000	3550	2500	2800	2000	5300	3750	4000		3550	5300
10	4000	3150	5600	4000	4250	3150	8000	6000	6300		5600	8000
13	6700	5300	9500	6700	7500	5300	14000	10000	10600		9500	14000
16	10000	8000	14000	10000	11200	8000	21200	15000	16000		14000	21200
19	14000	11200	20000	14000	16000	11200	30000	21200	22400		20000	30000
20	19000	15000	26500	19000	21200	15000	40000	28000	30000		26500	40000
22	26500	21200	37500	26500	30000	21200	56000	40000	42500		37500	56000
26	21200	16950	30000	21200	23700	16950	45000	37500	33500		30000	45000
32	31500	25200	45000	31500	35200	25200	67000	47500	50000		45000	67000

*Если цепные стропы используются в таких трудных условиях, как: высокая температура, ассиметричное распределение груза, краевая нагрузка, ударная нагрузка и т. д., в этом случае максимальные значения грузоподъемности в таблице должны быть сокращены в соответствии с приведенными ниже коэффициентами.

✔ Изготовлены из высокопрочной стали 10 класса
✔ преимущество строп изготовленных из 10 стали над 8 классом – одинаковая масса при увеличенной грузоподъемности;
✔ с помощью укорачивающих крюков, возможно, регулировать длину стропа (укорачивающие крюки в стандартную комплектацию не входят);
✔ Краевая нагрузка - защита груза и цепи:
нагрузка на отдельные ветви цепи происходит прямолинейно, т.е. ветви не огибают края груза.
✔ привлекательное соотношение цена/производительность;
✔ быстрая и простая сборка строп;
✔ длительный срок эксплуатации;
✔ использование при высоких температурах (до 400⁰)
✔ удобство хранения
✔ обладают большой гибкостью
✔ переносят давления грузов с острыми краями
✔ просты в ремонте
✔ долговечны
✔ комплектуются различными звеньями и крюками по желанию заказчика

Правила эксплуатации:

✔ Симметричное расположение груза:
Вес груза менее 80% от указанной грузоподъемности;
Углы отклонения всех ветвей цепного стропа не меньше 15°;
Углы отклонения всех ветвей цепного стропа идентичны или отклоняются друг от друга максимум на 15°;
В случае применения 3-х- или 4-х ветвенной стропы, углы отклонения в одной плоскости подъема отклоняются друг от друга максимум на 15°;

✔ не подвергать термообработке!
✔ не нагружайте крюковые концы.
При краевой нагрузке, следует использовать промежуточные подкладки во избежание повреждений.
Примеры правильного и неправильного подъема приведены ниже:
Если цепи проходят поверх краев без надлежащей защиты, их грузоподъемность сокращается;

ДОПУСТИМЫЕ РАБОЧИЕ НАГРУЗКИ ЦЕПНЫХ СТРОП Класс 10
Коэффициент безопасности	1-ветвевой строп		2-ветвевой строп				3-4 ветвевой строп		Петлевой строп		Петлевой строп
Угол отклонения	-	-	До 45⁰	45⁰- 60⁰	До 45⁰	45⁰- 60⁰	До 45⁰	45⁰- 60⁰	-		До 45⁰	45⁰- 60⁰
Коэффициент нагрузки	1	0,8	1,4	1	1,12	0,8	2,1	1,5	1,6		1,4	2,1
Размер цепи, мм	Грузоподъемность, т
5	1000	800	1400	1000	1120	800	2000	1500	1600		1400	2000
6	1400	1120	2000	1400	1600	1120	3000	2120	2240		2000	3000
7	1900	1500	2650	1900	2120	1500	4000	2800	3000		2650	4000
8	2500	2000	3550	2500	2800	2000	5300	3750	4000		3550	5300
10	4000	3150	5600	4000	4250	3150	8000	6000	6300		5600	8000
13	6700	5300	9500	6700	7500	5300	14000	10000	10600		9500	14000
16	10000	8000	14000	10000	11200	8000	21200	15000	16000		14000	21200
19	14000	11200	20000	14000	16000	11200	30000	21200	22400		20000	30000
20	19000	15000	26500	19000	21200	15000	40000	28000	30000		26500	40000
22	26500	21200	37500	26500	30000	21200	56000	40000	42500		37500	56000
26	21200	16950	30000	21200	23700	16950	45000	37500	33500		30000	45000
32	31500	25200	45000	31500	35200	25200	67000	47500	50000		45000	67000

*Если цепные стропы используются в таких трудных условиях, как: высокая температура, ассиметричное распределение груза, краевая нагрузка, ударная нагрузка и т. д., в этом случае максимальные значения грузоподъемности в таблице должны быть сокращены в соответствии с приведенными ниже коэффициентами.

✔ Изготовлены из высокопрочной стали 10 класса
✔ преимущество строп изготовленных из 10 стали над 8 классом – одинаковая масса при увеличенной грузоподъемности;
✔ с помощью укорачивающих крюков, возможно, регулировать длину стропа (укорачивающие крюки в стандартную комплектацию не входят);
✔ Краевая нагрузка - защита груза и цепи:
нагрузка на отдельные ветви цепи происходит прямолинейно, т.е. ветви не огибают края груза.
✔ привлекательное соотношение цена/производительность;
✔ быстрая и простая сборка строп;
✔ длительный срок эксплуатации;
✔ использование при высоких температурах (до 400⁰)
✔ удобство хранения
✔ обладают большой гибкостью
✔ переносят давления грузов с острыми краями
✔ просты в ремонте
✔ долговечны
✔ комплектуются различными звеньями и крюками по желанию заказчика

Правила эксплуатации:

✔ Симметричное расположение груза:
Вес груза менее 80% от указанной грузоподъемности;
Углы отклонения всех ветвей цепного стропа не меньше 15°;
Углы отклонения всех ветвей цепного стропа идентичны или отклоняются друг от друга максимум на 15°;
В случае применения 3-х- или 4-х ветвенной стропы, углы отклонения в одной плоскости подъема отклоняются друг от друга максимум на 15°;

✔ не подвергать термообработке!
✔ не нагружайте крюковые концы.
При краевой нагрузке, следует использовать промежуточные подкладки во избежание повреждений.
Примеры правильного и неправильного подъема приведены ниже:
Если цепи проходят поверх краев без надлежащей защиты, их грузоподъемность сокращается;

ДОПУСТИМЫЕ РАБОЧИЕ НАГРУЗКИ ЦЕПНЫХ СТРОП Класс 10
Коэффициент безопасности	1-ветвевой строп		2-ветвевой строп				3-4 ветвевой строп		Петлевой строп		Петлевой строп
Угол отклонения	-	-	До 45⁰	45⁰- 60⁰	До 45⁰	45⁰- 60⁰	До 45⁰	45⁰- 60⁰	-		До 45⁰	45⁰- 60⁰
Коэффициент нагрузки	1	0,8	1,4	1	1,12	0,8	2,1	1,5	1,6		1,4	2,1
Размер цепи, мм	Грузоподъемность, т
5	1000	800	1400	1000	1120	800	2000	1500	1600		1400	2000
6	1400	1120	2000	1400	1600	1120	3000	2120	2240		2000	3000
7	1900	1500	2650	1900	2120	1500	4000	2800	3000		2650	4000
8	2500	2000	3550	2500	2800	2000	5300	3750	4000		3550	5300
10	4000	3150	5600	4000	4250	3150	8000	6000	6300		5600	8000
13	6700	5300	9500	6700	7500	5300	14000	10000	10600		9500	14000
16	10000	8000	14000	10000	11200	8000	21200	15000	16000		14000	21200
19	14000	11200	20000	14000	16000	11200	30000	21200	22400		20000	30000
20	19000	15000	26500	19000	21200	15000	40000	28000	30000		26500	40000
22	26500	21200	37500	26500	30000	21200	56000	40000	42500		37500	56000
26	21200	16950	30000	21200	23700	16950	45000	37500	33500		30000	45000
32	31500	25200	45000	31500	35200	25200	67000	47500	50000		45000	67000

*Если цепные стропы используются в таких трудных условиях, как: высокая температура, ассиметричное распределение груза, краевая нагрузка, ударная нагрузка и т. д., в этом случае максимальные значения грузоподъемности в таблице должны быть сокращены в соответствии с приведенными ниже коэффициентами.

✔ Изготовлены из высокопрочной стали 10 класса
✔ преимущество строп изготовленных из 10 стали над 8 классом – одинаковая масса при увеличенной грузоподъемности;
✔ с помощью укорачивающих крюков, возможно, регулировать длину стропа (укорачивающие крюки в стандартную комплектацию не входят);
✔ Краевая нагрузка - защита груза и цепи:
нагрузка на отдельные ветви цепи происходит прямолинейно, т.е. ветви не огибают края груза.
✔ привлекательное соотношение цена/производительность;
✔ быстрая и простая сборка строп;
✔ длительный срок эксплуатации;
✔ использование при высоких температурах (до 400⁰)
✔ удобство хранения
✔ обладают большой гибкостью
✔ переносят давления грузов с острыми краями
✔ просты в ремонте
✔ долговечны
✔ комплектуются различными звеньями и крюками по желанию заказчика

Правила эксплуатации:

✔ Симметричное расположение груза:
Вес груза менее 80% от указанной грузоподъемности;
Углы отклонения всех ветвей цепного стропа не меньше 15°;
Углы отклонения всех ветвей цепного стропа идентичны или отклоняются друг от друга максимум на 15°;
В случае применения 3-х- или 4-х ветвенной стропы, углы отклонения в одной плоскости подъема отклоняются друг от друга максимум на 15°;

✔ не подвергать термообработке!
✔ не нагружайте крюковые концы.
При краевой нагрузке, следует использовать промежуточные подкладки во избежание повреждений.
Примеры правильного и неправильного подъема приведены ниже:
Если цепи проходят поверх краев без надлежащей защиты, их грузоподъемность сокращается;

ДОПУСТИМЫЕ РАБОЧИЕ НАГРУЗКИ ЦЕПНЫХ СТРОП Класс 10
Коэффициент безопасности	1-ветвевой строп		2-ветвевой строп				3-4 ветвевой строп		Петлевой строп		Петлевой строп
Угол отклонения	-	-	До 45⁰	45⁰- 60⁰	До 45⁰	45⁰- 60⁰	До 45⁰	45⁰- 60⁰	-		До 45⁰	45⁰- 60⁰
Коэффициент нагрузки	1	0,8	1,4	1	1,12	0,8	2,1	1,5	1,6		1,4	2,1
Размер цепи, мм	Грузоподъемность, т
5	1000	800	1400	1000	1120	800	2000	1500	1600		1400	2000
6	1400	1120	2000	1400	1600	1120	3000	2120	2240		2000	3000
7	1900	1500	2650	1900	2120	1500	4000	2800	3000		2650	4000
8	2500	2000	3550	2500	2800	2000	5300	3750	4000		3550	5300
10	4000	3150	5600	4000	4250	3150	8000	6000	6300		5600	8000
13	6700	5300	9500	6700	7500	5300	14000	10000	10600		9500	14000
16	10000	8000	14000	10000	11200	8000	21200	15000	16000		14000	21200
19	14000	11200	20000	14000	16000	11200	30000	21200	22400		20000	30000
20	19000	15000	26500	19000	21200	15000	40000	28000	30000		26500	40000
22	26500	21200	37500	26500	30000	21200	56000	40000	42500		37500	56000
26	21200	16950	30000	21200	23700	16950	45000	37500	33500		30000	45000
32	31500	25200	45000	31500	35200	25200	67000	47500	50000		45000	67000

*Если цепные стропы используются в таких трудных условиях, как: высокая температура, ассиметричное распределение груза, краевая нагрузка, ударная нагрузка и т. д., в этом случае максимальные значения грузоподъемности в таблице должны быть сокращены в соответствии с приведенными ниже коэффициентами.

✔ Изготовлены из высокопрочной стали 10 класса
✔ преимущество строп изготовленных из 10 стали над 8 классом – одинаковая масса при увеличенной грузоподъемности;
✔ с помощью укорачивающих крюков, возможно, регулировать длину стропа (укорачивающие крюки в стандартную комплектацию не входят);
✔ Краевая нагрузка - защита груза и цепи:
нагрузка на отдельные ветви цепи происходит прямолинейно, т.е. ветви не огибают края груза.
✔ привлекательное соотношение цена/производительность;
✔ быстрая и простая сборка строп;
✔ длительный срок эксплуатации;
✔ использование при высоких температурах (до 400⁰)
✔ удобство хранения
✔ обладают большой гибкостью
✔ переносят давления грузов с острыми краями
✔ просты в ремонте
✔ долговечны
✔ комплектуются различными звеньями и крюками по желанию заказчика

Правила эксплуатации:

✔ Симметричное расположение груза:
Вес груза менее 80% от указанной грузоподъемности;
Углы отклонения всех ветвей цепного стропа не меньше 15°;
Углы отклонения всех ветвей цепного стропа идентичны или отклоняются друг от друга максимум на 15°;
В случае применения 3-х- или 4-х ветвенной стропы, углы отклонения в одной плоскости подъема отклоняются друг от друга максимум на 15°;

✔ не подвергать термообработке!
✔ не нагружайте крюковые концы.
При краевой нагрузке, следует использовать промежуточные подкладки во избежание повреждений.
Примеры правильного и неправильного подъема приведены ниже:
Если цепи проходят поверх краев без надлежащей защиты, их грузоподъемность сокращается;

ДОПУСТИМЫЕ РАБОЧИЕ НАГРУЗКИ ЦЕПНЫХ СТРОП Класс 10
Коэффициент безопасности	1-ветвевой строп		2-ветвевой строп				3-4 ветвевой строп		Петлевой строп		Петлевой строп
Угол отклонения	-	-	До 45⁰	45⁰- 60⁰	До 45⁰	45⁰- 60⁰	До 45⁰	45⁰- 60⁰	-		До 45⁰	45⁰- 60⁰
Коэффициент нагрузки	1	0,8	1,4	1	1,12	0,8	2,1	1,5	1,6		1,4	2,1
Размер цепи, мм	Грузоподъемность, т
5	1000	800	1400	1000	1120	800	2000	1500	1600		1400	2000
6	1400	1120	2000	1400	1600	1120	3000	2120	2240		2000	3000
7	1900	1500	2650	1900	2120	1500	4000	2800	3000		2650	4000
8	2500	2000	3550	2500	2800	2000	5300	3750	4000		3550	5300
10	4000	3150	5600	4000	4250	3150	8000	6000	6300		5600	8000
13	6700	5300	9500	6700	7500	5300	14000	10000	10600		9500	14000
16	10000	8000	14000	10000	11200	8000	21200	15000	16000		14000	21200
19	14000	11200	20000	14000	16000	11200	30000	21200	22400		20000	30000
20	19000	15000	26500	19000	21200	15000	40000	28000	30000		26500	40000
22	26500	21200	37500	26500	30000	21200	56000	40000	42500		37500	56000
26	21200	16950	30000	21200	23700	16950	45000	37500	33500		30000	45000
32	31500	25200	45000	31500	35200	25200	67000	47500	50000		45000	67000

*Если цепные стропы используются в таких трудных условиях, как: высокая температура, ассиметричное распределение груза, краевая нагрузка, ударная нагрузка и т. д., в этом случае максимальные значения грузоподъемности в таблице должны быть сокращены в соответствии с приведенными ниже коэффициентами.

✔ Изготовлены из высокопрочной стали 10 класса
✔ преимущество строп изготовленных из 10 стали над 8 классом – одинаковая масса при увеличенной грузоподъемности;
✔ с помощью укорачивающих крюков, возможно, регулировать длину стропа (укорачивающие крюки в стандартную комплектацию не входят);
✔ Краевая нагрузка - защита груза и цепи:
нагрузка на отдельные ветви цепи происходит прямолинейно, т.е. ветви не огибают края груза.
✔ привлекательное соотношение цена/производительность;
✔ быстрая и простая сборка строп;
✔ длительный срок эксплуатации;
✔ использование при высоких температурах (до 400⁰)
✔ удобство хранения
✔ обладают большой гибкостью
✔ переносят давления грузов с острыми краями
✔ просты в ремонте
✔ долговечны
✔ комплектуются различными звеньями и крюками по желанию заказчика

Правила эксплуатации:

✔ Симметричное расположение груза:
Вес груза менее 80% от указанной грузоподъемности;
Углы отклонения всех ветвей цепного стропа не меньше 15°;
Углы отклонения всех ветвей цепного стропа идентичны или отклоняются друг от друга максимум на 15°;
В случае применения 3-х- или 4-х ветвенной стропы, углы отклонения в одной плоскости подъема отклоняются друг от друга максимум на 15°;

✔ не подвергать термообработке!
✔ не нагружайте крюковые концы.
При краевой нагрузке, следует использовать промежуточные подкладки во избежание повреждений.
Примеры правильного и неправильного подъема приведены ниже:
Если цепи проходят поверх краев без надлежащей защиты, их грузоподъемность сокращается;

ДОПУСТИМЫЕ РАБОЧИЕ НАГРУЗКИ ЦЕПНЫХ СТРОП Класс 10
Коэффициент безопасности	1-ветвевой строп		2-ветвевой строп				3-4 ветвевой строп		Петлевой строп		Петлевой строп
Угол отклонения	-	-	До 45⁰	45⁰- 60⁰	До 45⁰	45⁰- 60⁰	До 45⁰	45⁰- 60⁰	-		До 45⁰	45⁰- 60⁰
Коэффициент нагрузки	1	0,8	1,4	1	1,12	0,8	2,1	1,5	1,6		1,4	2,1
Размер цепи, мм	Грузоподъемность, т
5	1000	800	1400	1000	1120	800	2000	1500	1600		1400	2000
6	1400	1120	2000	1400	1600	1120	3000	2120	2240		2000	3000
7	1900	1500	2650	1900	2120	1500	4000	2800	3000		2650	4000
8	2500	2000	3550	2500	2800	2000	5300	3750	4000		3550	5300
10	4000	3150	5600	4000	4250	3150	8000	6000	6300		5600	8000
13	6700	5300	9500	6700	7500	5300	14000	10000	10600		9500	14000
16	10000	8000	14000	10000	11200	8000	21200	15000	16000		14000	21200
19	14000	11200	20000	14000	16000	11200	30000	21200	22400		20000	30000
20	19000	15000	26500	19000	21200	15000	40000	28000	30000		26500	40000
22	26500	21200	37500	26500	30000	21200	56000	40000	42500		37500	56000
26	21200	16950	30000	21200	23700	16950	45000	37500	33500		30000	45000
32	31500	25200	45000	31500	35200	25200	67000	47500	50000		45000	67000

*Если цепные стропы используются в таких трудных условиях, как: высокая температура, ассиметричное распределение груза, краевая нагрузка, ударная нагрузка и т. д., в этом случае максимальные значения грузоподъемности в таблице должны быть сокращены в соответствии с приведенными ниже коэффициентами.
