Цепные стропы

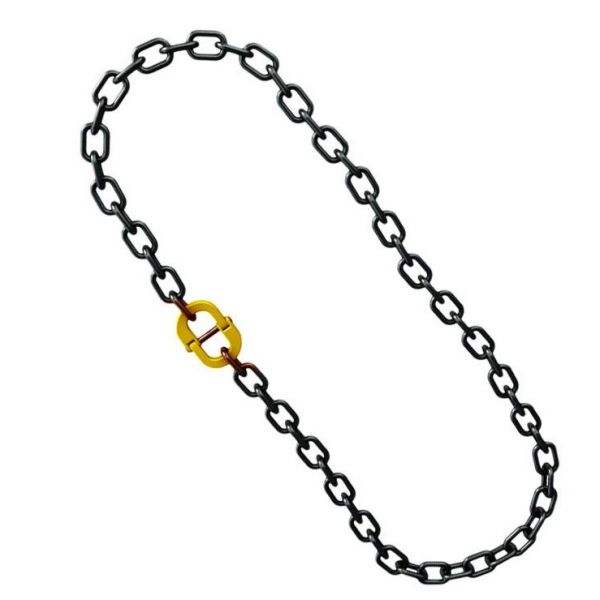

Универсальный строп цепной (кольцевой) УСЦ

Благодаря своим свойствам Универсальный цепной строп имеет широкое применение в строительстве, металлургии, машиностроительной сфере и во многих других отраслях.

✔В качестве основы используется стальная цепь 8, 10 или 12 класса прочности.

✔Кольцевые стропы изготавливаются в соответствии с РД – 10 – 33 - 93.

✔Запас прочности изделий составляет 1:4.

Также возможно изготовление из кислотостойкой нержавеющей стали.

Грузоподъемность, тн
1,8	2,5	3,2	5	8	12,5	20	24	33,5	50
Калибр цепи 8 класс прочности, мм
6	7	8	10	13	16	20	22	26	32

Основные преимущества цепных строп

- возможность изменения длины

- относительно невысокий вес (по сравнению с канатными большой г/п)

- транспортабельность

- компактность

- использование при высоких температурах (до 400⁰)

- удобство хранения

- обладают большой гибкостью

- переносят давления грузов с острыми краями

- просты в ремонте

- долговечны

- комплектуются различными звеньями и крюками по желанию заказчика

Рабочая нагрузка при разных способах эксплуатации

ДОПУСТИМЫЕ РАБОЧИЕ НАГРУЗКИ ЦЕПНЫХ СТРОП Класс 8
Угол отклонения
Рабочая нагрузка, кг		45⁰ (90⁰)	60⁰ (120⁰)	45⁰ (90⁰)	60⁰ (120⁰)
Способ эксплуатации
Размер цепи, мм	Рабочая нагрузка, кг
6	1120	1600	1120	2360	1700
7	1500	2120	1500	3150	2240
8	2000	2800	2000	4250	3000
10	3150	4250	3150	6700	4750
13	5300	7500	5300	11200	8000
16	8000	11200	8000	17000	11800
19	11200	16000	11200	23600	17000
20	12500	17000	12500	26500	19000
22	15000	21200	15000	31500	22400
26	21200	30000	21200	45000	31500
32	31500	45000	31500	67000	47500
КОЭФФИЦИЕНТЫ, ИСПОЛЬЗУЕМЫЕ ПРИ РАСЧЕЕ РАЗРЕШЕННЫХ НАГРУЗОК
1 1,4 1 2,1 1,5
ДОПУСТИМЫЕ РАБОЧИЕ НАГРУЗКИ ЦЕПНЫХ СТРОП Класс 10
6	1500	2100	1500	3150	2250
8	2500	3500	2500	5250	3750
10	4000	5600	4000	8000	6000
13	6500	9100	6500	13700	9800
16	10000	14000	10000	21000	15000
20	16000	22400	16000	33600	24000
22	20000	26500	20000	40000	28000
КОЭФФИЦИЕНТЫ, ИСПОЛЬЗУЕМЫЕ ПРИ РАСЧЕЕ РАЗРЕШЕННЫХ НАГРУЗОК
1 1,4 1 2,1 1,5
ПРИ ПОДЪЕМЕ ГРУЗА ПОДВИЖНЫМИ СТРОПАМИ ДАННЫЕ ТАБЛИЦЫ УМНОЖАЮТСЯ НА 0,8

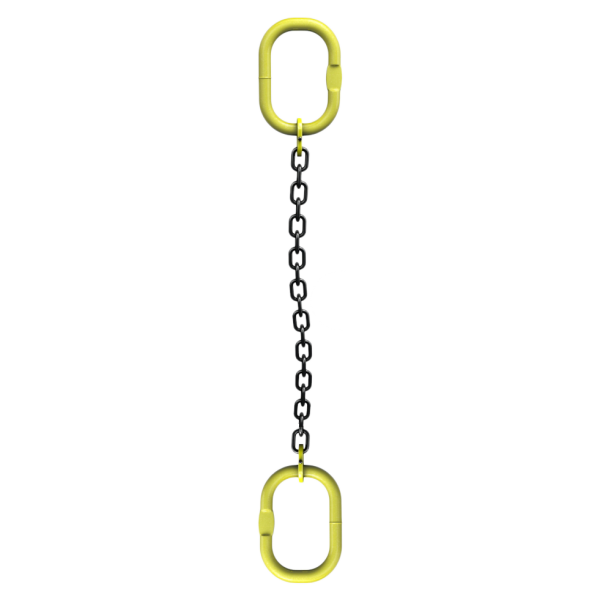

Ветвь цепная (ВЦ)

Цепная ветвь - состоит из цепи, по обоим концам которых, закреплены овальные звенья или крюки. Сфера применения этого строп обширна: от индивидуального до промышленного, в том числе в условиях открытого огня, при агрессивных химических средах и при транспортировке грузов с острыми гранями. Также цепные ветви используют в качестве запчастей при ремонте других видов строп (2сц, 3сц, 4сц).

✔Изготавливаются в соответствии с РД – 10 – 33 - 93.

✔Цепные стропы изготавливаются из цепи 8 и 10 класса прочности;

✔Возможна изготовка из нержавеющий (кислостойкой) стали;

✔Запас прочности 1:4.

Грузоподъемность, тн
1,12	1,5	2,0	3,15	5,3	11,0	12,5	15,0	21,2	31,5
Калибр цепи, мм
6	7	8	10	13	16	20	22	26	32

Основные преимущества цепных строп

- возможность изменения длины

- относительно невысокий вес (по сравнению с канатными большой г/п)

- транспортабельность

- компактность

- использование при высоких температурах (до 400⁰)

- удобство хранения

- обладают большой гибкостью

- переносят давления грузов с острыми краями

- просты в ремонте

- долговечны

- комплектуются различными звеньями и крюками по желанию заказчика

Рабочая нагрузка при разных способах эксплуатации

ДОПУСТИМЫЕ РАБОЧИЕ НАГРУЗКИ ЦЕПНЫХ СТРОП Класс 8
Угол отклонения
Рабочая нагрузка, кг		45⁰ (90⁰)	60⁰ (120⁰)	45⁰ (90⁰)	60⁰ (120⁰)
Способ эксплуатации
Размер цепи, мм	Рабочая нагрузка, кг
6	1120	1600	1120	2360	1700
7	1500	2120	1500	3150	2240
8	2000	2800	2000	4250	3000
10	3150	4250	3150	6700	4750
13	5300	7500	5300	11200	8000
16	8000	11200	8000	17000	11800
19	11200	16000	11200	23600	17000
20	12500	17000	12500	26500	19000
22	15000	21200	15000	31500	22400
26	21200	30000	21200	45000	31500
32	31500	45000	31500	67000	47500
КОЭФФИЦИЕНТЫ, ИСПОЛЬЗУЕМЫЕ ПРИ РАСЧЕЕ РАЗРЕШЕННЫХ НАГРУЗОК
1 1,4 1 2,1 1,5
ДОПУСТИМЫЕ РАБОЧИЕ НАГРУЗКИ ЦЕПНЫХ СТРОП Класс 10
6	1500	2100	1500	3150	2250
8	2500	3500	2500	5250	3750
10	4000	5600	4000	8000	6000
13	6500	9100	6500	13700	9800
16	10000	14000	10000	21000	15000
20	16000	22400	16000	33600	24000
22	20000	26500	20000	40000	28000
КОЭФФИЦИЕНТЫ, ИСПОЛЬЗУЕМЫЕ ПРИ РАСЧЕЕ РАЗРЕШЕННЫХ НАГРУЗОК
1 1,4 1 2,1 1,5
ПРИ ПОДЪЕМЕ ГРУЗА ПОДВИЖНЫМИ СТРОПАМИ ДАННЫЕ ТАБЛИЦЫ УМНОЖАЮТСЯ НА 0,8

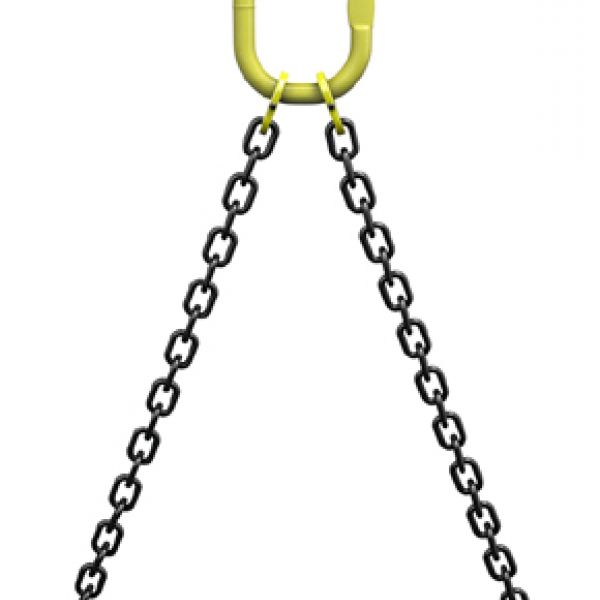

Строп цепной одноветвевой ветвь замкнутая (СЦ1ВЗ)

Строп цепной одноветвевой ветвь замкнутая является грузоподъемным механизмом. Конструкция представляет собой замкнутую ветвь, концы которой соединены между собой. Можно выделить несколько особенностей таких изделий:

✔Изготавливаются из цепи и комплектующих 8 или 10 класса прочности;

✔Производство ведется в соответствии с РД – 10 – 33 - 93;

✔Запас прочности составляет 1:4.

Также у нас Вы сможете купить цепные стропы, выполненные из нержавеющей стали кислотостойкого типа. Чтобы сделать заказ в компании «ЮгСпецОборудование», Вам достаточно связаться с нашим менеджером по телефону, указанному в разделе «Контакты».

Грузоподъемность, тн
1,12	1,6	2,2	3,15	5,3	8,0	11,2	12,5	18,0	22,4	33,5	50,0
Калибр цепи, мм
6	7	8	10	13	13	16	16	20	22	26	32

Основные преимущества цепных строп

- возможность изменения длины

- относительно невысокий вес (по сравнению с канатными большой г/п)

- транспортабельность

- компактность

- использование при высоких температурах (до 400⁰)

- удобство хранения

- обладают большой гибкостью

- переносят давления грузов с острыми краями

- просты в ремонте

- долговечны

- комплектуются различными звеньями и крюками по желанию заказчика

Рабочая нагрузка при разных способах эксплуатации

ДОПУСТИМЫЕ РАБОЧИЕ НАГРУЗКИ ЦЕПНЫХ СТРОП Класс 8
Угол отклонения
Рабочая нагрузка, кг		45⁰ (90⁰)	60⁰ (120⁰)	45⁰ (90⁰)	60⁰ (120⁰)
Способ эксплуатации
Размер цепи, мм	Рабочая нагрузка, кг
6	1120	1600	1120	2360	1700
7	1500	2120	1500	3150	2240
8	2000	2800	2000	4250	3000
10	3150	4250	3150	6700	4750
13	5300	7500	5300	11200	8000
16	8000	11200	8000	17000	11800
19	11200	16000	11200	23600	17000
20	12500	17000	12500	26500	19000
22	15000	21200	15000	31500	22400
26	21200	30000	21200	45000	31500
32	31500	45000	31500	67000	47500
КОЭФФИЦИЕНТЫ, ИСПОЛЬЗУЕМЫЕ ПРИ РАСЧЕЕ РАЗРЕШЕННЫХ НАГРУЗОК
1 1,4 1 2,1 1,5
ДОПУСТИМЫЕ РАБОЧИЕ НАГРУЗКИ ЦЕПНЫХ СТРОП Класс 10
6	1500	2100	1500	3150	2250
8	2500	3500	2500	5250	3750
10	4000	5600	4000	8000	6000
13	6500	9100	6500	13700	9800
16	10000	14000	10000	21000	15000
20	16000	22400	16000	33600	24000
22	20000	26500	20000	40000	28000
КОЭФФИЦИЕНТЫ, ИСПОЛЬЗУЕМЫЕ ПРИ РАСЧЕЕ РАЗРЕШЕННЫХ НАГРУЗОК
1 1,4 1 2,1 1,5
ПРИ ПОДЪЕМЕ ГРУЗА ПОДВИЖНЫМИ СТРОПАМИ ДАННЫЕ ТАБЛИЦЫ УМНОЖАЮТСЯ НА 0,8

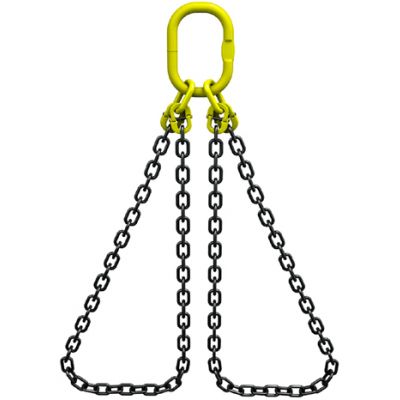

Строп цепной одноветвевой ветвь замкнутая (СЦ2ВЗ)

Строп цепной двухветьевой ветвь замкнутая (СЦ2ВЗ) представляет собой две замкнутые цепные ветви на одном верхнем звене. Используется при подъеме груза «в обхват».

✔Изготавливаются в соответствии с РД – 10 – 33 - 93.

✔Цепные стропы изготавливаются из цепи 8 и 10 класса прочности;

✔Возможна изготовка из нержавеющий (кислостойкой) стали;

✔Запас прочности 1:4.

Грузоподъемность, тн
1,5	2,0	3,15	5,0	8,0	12,5	17,0	20,0	32,0	45,0	67,0
Калибр цепи, мм
6	6	7	10	13	16	16	22	22	26	32

Основные преимущества цепных строп

- возможность изменения длины

- относительно невысокий вес (по сравнению с канатными большой г/п)

- транспортабельность

- компактность

- использование при высоких температурах (до 400⁰)

- удобство хранения

- обладают большой гибкостью

- переносят давления грузов с острыми краями

- просты в ремонте

- долговечны

- комплектуются различными звеньями и крюками по желанию заказчика

Рабочая нагрузка при разных способах эксплуатации

ДОПУСТИМЫЕ РАБОЧИЕ НАГРУЗКИ ЦЕПНЫХ СТРОП Класс 8
Угол отклонения
Рабочая нагрузка, кг		45⁰ (90⁰)	60⁰ (120⁰)	45⁰ (90⁰)	60⁰ (120⁰)
Способ эксплуатации
Размер цепи, мм	Рабочая нагрузка, кг
6	1120	1600	1120	2360	1700
7	1500	2120	1500	3150	2240
8	2000	2800	2000	4250	3000
10	3150	4250	3150	6700	4750
13	5300	7500	5300	11200	8000
16	8000	11200	8000	17000	11800
19	11200	16000	11200	23600	17000
20	12500	17000	12500	26500	19000
22	15000	21200	15000	31500	22400
26	21200	30000	21200	45000	31500
32	31500	45000	31500	67000	47500
КОЭФФИЦИЕНТЫ, ИСПОЛЬЗУЕМЫЕ ПРИ РАСЧЕЕ РАЗРЕШЕННЫХ НАГРУЗОК
1 1,4 1 2,1 1,5
ДОПУСТИМЫЕ РАБОЧИЕ НАГРУЗКИ ЦЕПНЫХ СТРОП Класс 10
6	1500	2100	1500	3150	2250
8	2500	3500	2500	5250	3750
10	4000	5600	4000	8000	6000
13	6500	9100	6500	13700	9800
16	10000	14000	10000	21000	15000
20	16000	22400	16000	33600	24000
22	20000	26500	20000	40000	28000
КОЭФФИЦИЕНТЫ, ИСПОЛЬЗУЕМЫЕ ПРИ РАСЧЕЕ РАЗРЕШЕННЫХ НАГРУЗОК
1 1,4 1 2,1 1,5
ПРИ ПОДЪЕМЕ ГРУЗА ПОДВИЖНЫМИ СТРОПАМИ ДАННЫЕ ТАБЛИЦЫ УМНОЖАЮТСЯ НА 0,8
