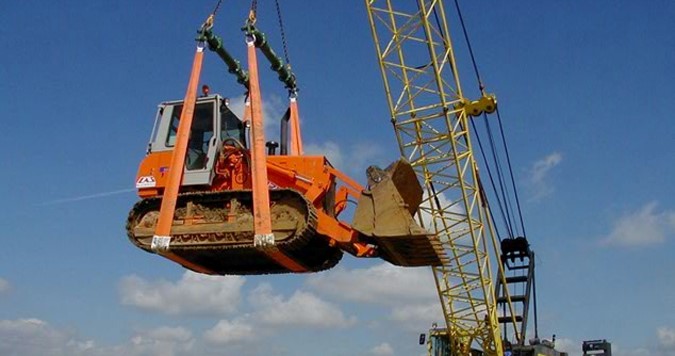

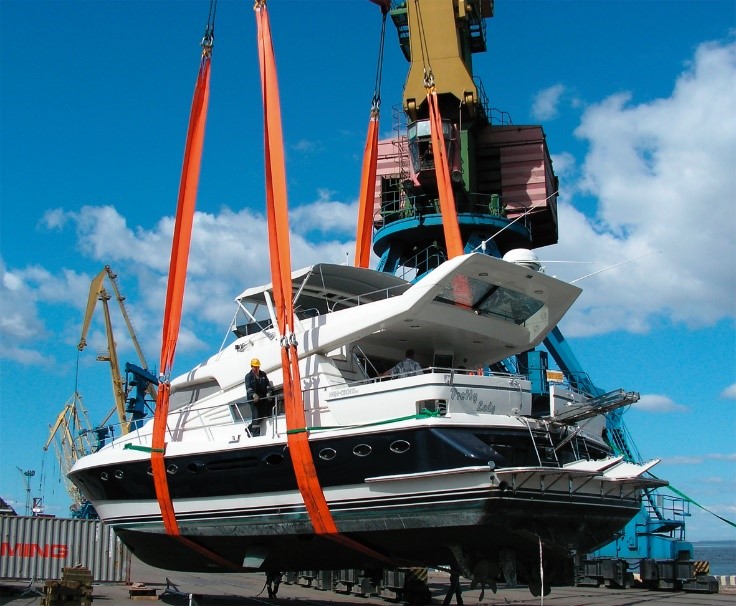

СТРОПЫ ТЕКСТИЛЬНЫЕ СОСТОВНЫЕ (ПОДЪЕМНЫЕ КОВРЫ) СТС





Изготавливаются в соответствии с РД24-СЗК-01-01;


✔ материал 100% полиэстер;
✔ коэффициент запаса прочности 1:7 (исполнение 3);
✔ испытаны нагрузкой 125%;
✔ применяются для перемещения грузов большой массы, не стойким к механическим повреждениям, а также, когда необходима большая площадь обхвата груза.

Основные преимущества текстильных строп

✔ способны перемещать грузы до 1000 тонн;
- эластичность и гибкость позволяет использовать их даже на ограниченном пространстве и в других сложных ситуациях;
✔ форма позволяют осуществлять многие виды строповки;
✔ не боятся скручивания и сгибаний, но вязание узлов – недопустимо;
✔ работа с ними требует минимального количества персонала;
✔ легкость и компактность упрощает хранение и транспортировку;
✔ не пожароопасны, не выделяют токсичных веществ;

При строповке СТКк стоит обратить особое внимание на отсутствие острых граней у груза и строго следовать схеме строповки и проекту производства работ кранами.

Перед началом работ необходимо произвести визуальный осмотр. Строп обязательно должен иметь соответствующую маркировку и паспорт. Поврежденные и не соответствующие стандартам изделия к работе не допускаются.

Конструкция стропа позволяет изменять место соприкосновения с концевой фурнитурой, что увеличивает срок эксплуатации.

Сердечник защищен прочным чехлом, что предохраняет строп от истирания и делает его более устойчивым к порезам и другим механическим воздействиям.

С помощью дополнительного чехла кольцевой строп трансформируется в петлевой. (CТКк исп. 2)

Форма в виде петли обеспечивает долгий срок службы стропа, так как позволяет менять места соприкосновения стропа с грузом или крюком. Сердечник стропа практически не подвержен растяжению, не боится перекручивания и сложения. При подъеме груза не происходит повреждения стропа и груза.

Рабочая нагрузка при разных способах эксплуатации

Рабочая нагрузка при
U-образном подъеме

14,000кг

22,000кг

32,000кг

45,000кг

60,000кг

Рабочая нагруза при прямом подъеме

7 000кг 11 000кг 16 000кг 22 500кг 30 000кг

Ширина стропа

360мм 600мм 480мм 600мм 600мм

Ширина петли

160мм 160мм 130мм 160мм 160мм

Длина

Код Код Код Код Код

СТС14/3 СТС22/3 СТС35/3 СТС40/3 СТС60/3

СТС14/4 СТС22/4 СТС35/4 СТС40/4 СТС60/4

СТС14/5 СТС22/5 СТС35/5 СТС40/5 СТС60/5

СТС14/6 СТС22/6 СТС35/6 СТС40/6 СТС60/6

СТС14/8 СТС22/8 СТС35/8 СТС40/8 СТС 60/8

10м

СТС14/10 СТС22/10 СТС35/10 СТС40/10 СТС60/10

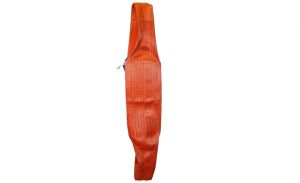

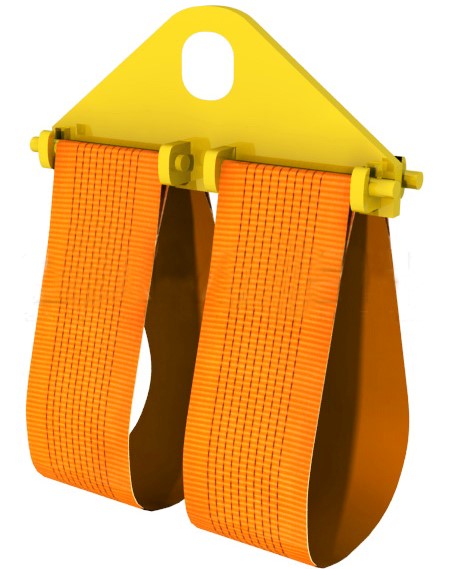

СТРОП ТЕКСТИЛЬНЫЙ ПЕТЛЕВОЙ ДЛЯ ПОЛОТЕНЕЦ МОНТАЖНЫХ ТИПА ПМ (СТП-ПМ) ИСПОЛНЕНИЕ 1





Изготавливаются в соответствии с РД24-СЗК-01-01;


✔ материал 100% полиэстер;
✔ испытаны нагрузкой 125%;
✔ предназначены для комплектации строп, траверс, полотенец монтажных типа ПМ.
✔ СТП-ПМ полностью соответствуют требованиям «Ведомственных строительных норм «Строительство магистральных трубопроводов» ВСН 004-88 при проведении подъемно-транспортных операций трубоукладчиками.

Основные преимущества текстильных строп

✔ способны перемещать грузы до 1000 тонн;
✔ эластичность и гибкость позволяет использовать их даже на ограниченном пространстве и в других сложных ситуациях;
✔ форма позволяют осуществлять многие виды строповки;
✔ не боятся скручивания и сгибаний, но вязание узлов – недопустимо;
✔ работа с ними требует минимального количества персонала;
✔ легкость и компактность упрощает хранение и транспортировку;
✔ не пожароопасны, не выделяют токсичных веществ;

При строповке СТКк стоит обратить особое внимание на отсутствие острых граней у груза и строго следовать схеме строповки и проекту производства работ кранами.

Перед началом работ необходимо произвести визуальный осмотр. Строп обязательно должен иметь соответствующую маркировку и паспорт. Поврежденные и не соответствующие стандартам изделия к работе не допускаются.

Конструкция стропа позволяет изменять место соприкосновения с концевой фурнитурой, что увеличивает срок эксплуатации.

Сердечник защищен прочным чехлом, что предохраняет строп от истирания и делает его более устойчивым к порезам и другим механическим воздействиям.

С помощью дополнительного чехла кольцевой строп трансформируется в петлевой. (CТКк исп. 2)

Форма в виде петли обеспечивает долгий срок службы стропа, так как позволяет менять места соприкосновения стропа с грузом или крюком. Сердечник стропа практически не подвержен растяжению, не боится перекручивания и сложения. При подъеме груза не происходит повреждения стропа и груза.

Рабочая нагрузка при разных способах эксплуатации

Рабочая нагрузка при
U-образном подъеме

14,000кг

22,000кг

32,000кг

45,000кг

60,000кг

Рабочая нагруза при прямом подъеме

7 000кг 11 000кг 16 000кг 22 500кг 30 000кг

Ширина стропа

360мм 600мм 480мм 600мм 600мм

Ширина петли

160мм 160мм 130мм 160мм 160мм

Длина

Код Код Код Код Код

СТС14/3 СТС22/3 СТС35/3 СТС40/3 СТС60/3

СТС14/4 СТС22/4 СТС35/4 СТС40/4 СТС60/4

СТС14/5 СТС22/5 СТС35/5 СТС40/5 СТС60/5

СТС14/6 СТС22/6 СТС35/6 СТС40/6 СТС60/6

СТС14/8 СТС22/8 СТС35/8 СТС40/8 СТС 60/8

10м

СТС14/10 СТС22/10 СТС35/10 СТС40/10 СТС60/10

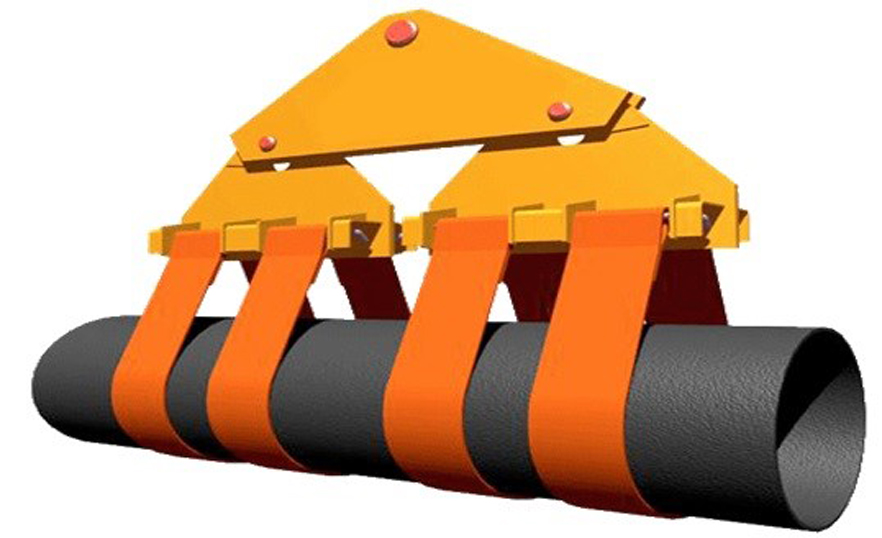

СТП-ПМ (Строп текстильный петлевой – для Полотенец Монтажных) Исполнение 1

Наименование комплектуемого
ПМ (полотенца монтажного)

ПМ322 ПМ524 Р ПМ824 Р ПМ1023 Р ПМ1428Р

Диаметр поднимаемого
трубопровода, мм

89-325 377-530 630-820 1020 1220-1420

Количество лент

1 1 2 2 4

Грузоподъемность, т

8 16 12,5 16 16

Длина, мм

1800 2500 3500 5100 5100

Ширина, мм

180 300 240 300 300

Толщина, мм

5 8 С5 8 8

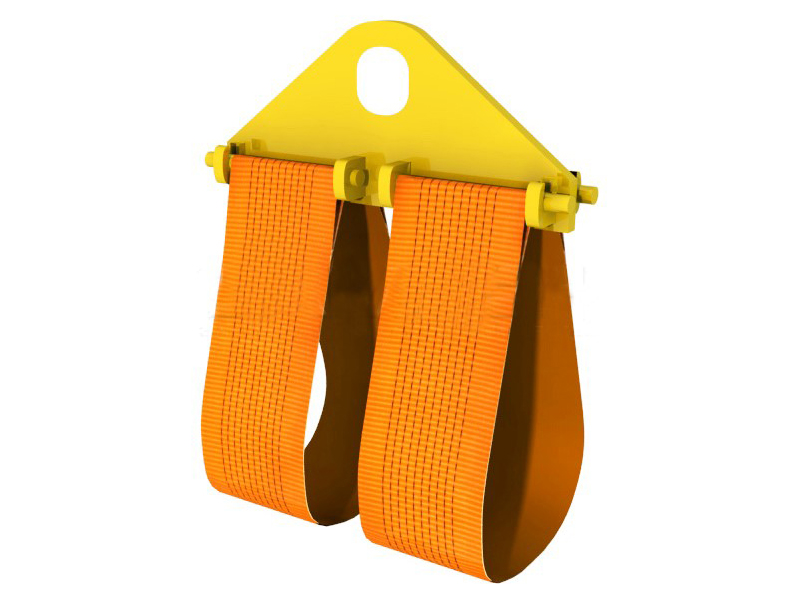

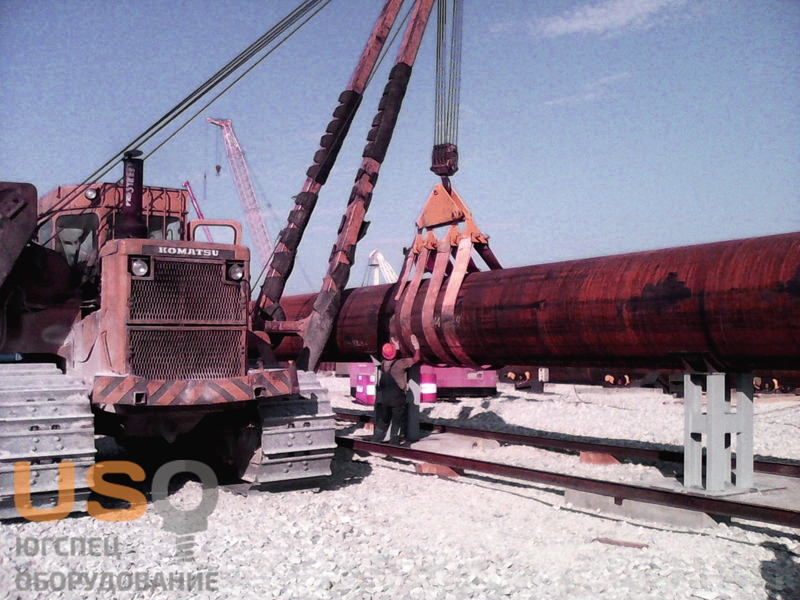

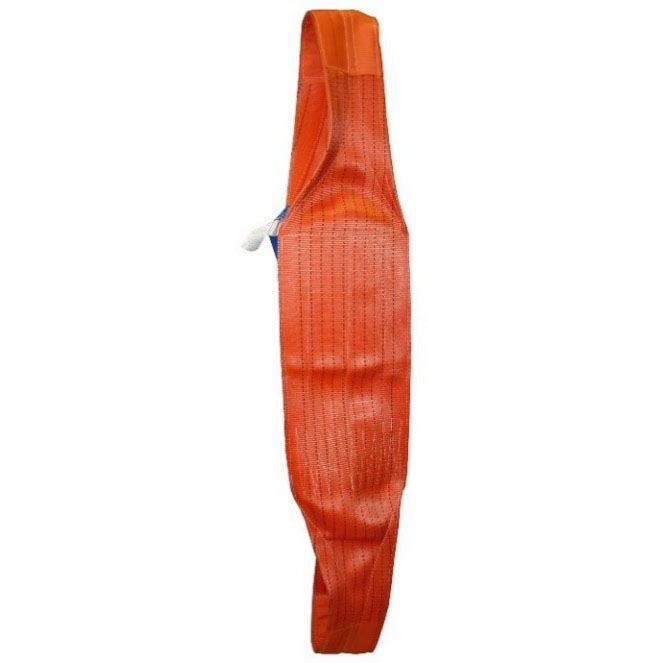

СТРОП ТЕКСТИЛЬНЫЙ ПЕТЛЕВОЙ ПОД КРЮК ТРУБОУКЛАДЧИКА (СТП-ПМ) ИСПОЛНЕНИЕ 2





Изготавливаются в соответствии с РД24-СЗК-01-01;


✔ эксплуатация – на крюк крана, без траверсы
✔ предназначены для перемещения, удержания при подъёме и укладки в траншею изолированного трубопровода методом периодического перехвата, а также труб и секций длиной до 36м при сварке трубопровода в «нитку», методом подхвата груза.
✔ предназначены для комплектации строп, траверс, полотенец монтажных типа ПМ.
✔ СТП-ПМ полностью соответствуют требованиям «Ведомственных строительных норм «Строительство магистральных трубопроводов» ВСН 004-88 при проведении подъемно-транспортных операций трубоукладчиками.

Основные преимущества текстильных строп

✔ способны перемещать грузы до 1000 тонн;
✔ эластичность и гибкость позволяет использовать их даже на ограниченном пространстве и в других сложных ситуациях;
✔ форма позволяют осуществлять многие виды строповки;
✔ не боятся скручивания и сгибаний, но вязание узлов – недопустимо;
✔ работа с ними требует минимального количества персонала;
✔ легкость и компактность упрощает хранение и транспортировку;
✔ не пожароопасны, не выделяют токсичных веществ;

При строповке СТКк стоит обратить особое внимание на отсутствие острых граней у груза и строго следовать схеме строповки и проекту производства работ кранами.

Перед началом работ необходимо произвести визуальный осмотр. Строп обязательно должен иметь соответствующую маркировку и паспорт. Поврежденные и не соответствующие стандартам изделия к работе не допускаются.

Конструкция стропа позволяет изменять место соприкосновения с концевой фурнитурой, что увеличивает срок эксплуатации.

Сердечник защищен прочным чехлом, что предохраняет строп от истирания и делает его более устойчивым к порезам и другим механическим воздействиям.

С помощью дополнительного чехла кольцевой строп трансформируется в петлевой. (CТКк исп. 2)

Форма в виде петли обеспечивает долгий срок службы стропа, так как позволяет менять места соприкосновения стропа с грузом или крюком. Сердечник стропа практически не подвержен растяжению, не боится перекручивания и сложения. При подъеме груза не происходит повреждения стропа и груза.

Рабочая нагрузка при разных способах эксплуатации

Рабочая нагрузка при
U-образном подъеме

14,000кг

22,000кг

32,000кг

45,000кг

60,000кг

Рабочая нагруза при прямом подъеме

7 000кг 11 000кг 16 000кг 22 500кг 30 000кг

Ширина стропа

360мм 600мм 480мм 600мм 600мм

Ширина петли

160мм 160мм 130мм 160мм 160мм

Длина

Код Код Код Код Код

СТС14/3 СТС22/3 СТС35/3 СТС40/3 СТС60/3

СТС14/4 СТС22/4 СТС35/4 СТС40/4 СТС60/4

СТС14/5 СТС22/5 СТС35/5 СТС40/5 СТС60/5

СТС14/6 СТС22/6 СТС35/6 СТС40/6 СТС60/6

СТС14/8 СТС22/8 СТС35/8 СТС40/8 СТС 60/8

10м

СТС14/10 СТС22/10 СТС35/10 СТС40/10 СТС60/10
Основные преимущества СТП-ПМ

✔ при производстве СТП-ПМ используется стандартная, общепринятая для строп, ширина ленты.
✔ максимальное допустимое растяжение ленты 5% при разрывной нагрузке, по факту 1%-2%.
✔ вес комплекта лент для ПМ 1023 (2 ленты шириной 300мм, длинной 5100мм) составляет около 10 кг!



СТП-ПМ (Строп текстильный петлевой – для Полотенец Монтажных) Исполнение 2

Диаметр поднимаемого
трубопровода, мм

89-325 377-530 630-820 1020 1220-1420

Грузоподъемность, т

8 16 12,5 16 16

Длина, мм

1800 2500 3500 5100 5100

Ширина, мм

180 300 240 300 300

Толщина, мм

5 8 С5 8 8

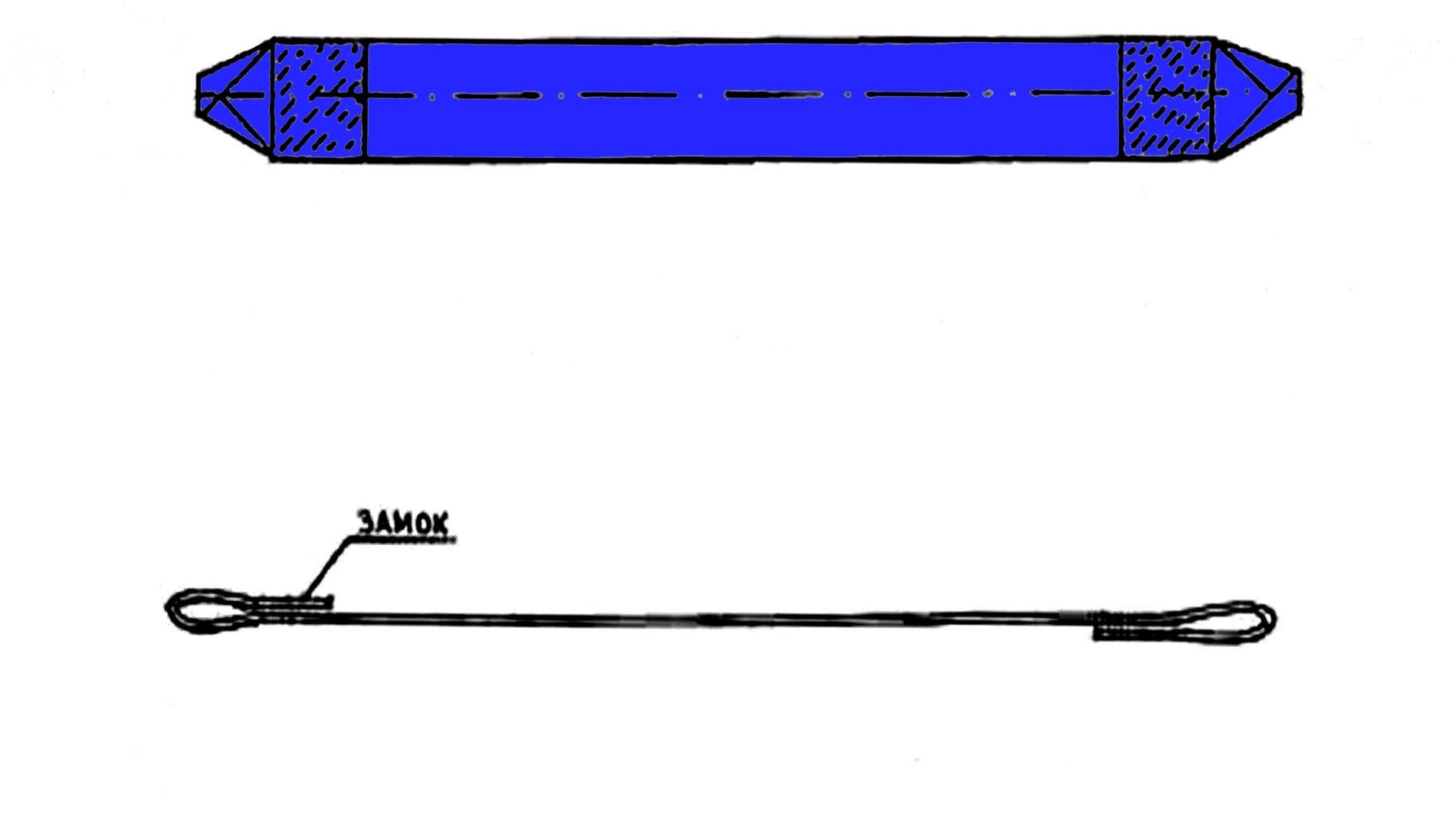

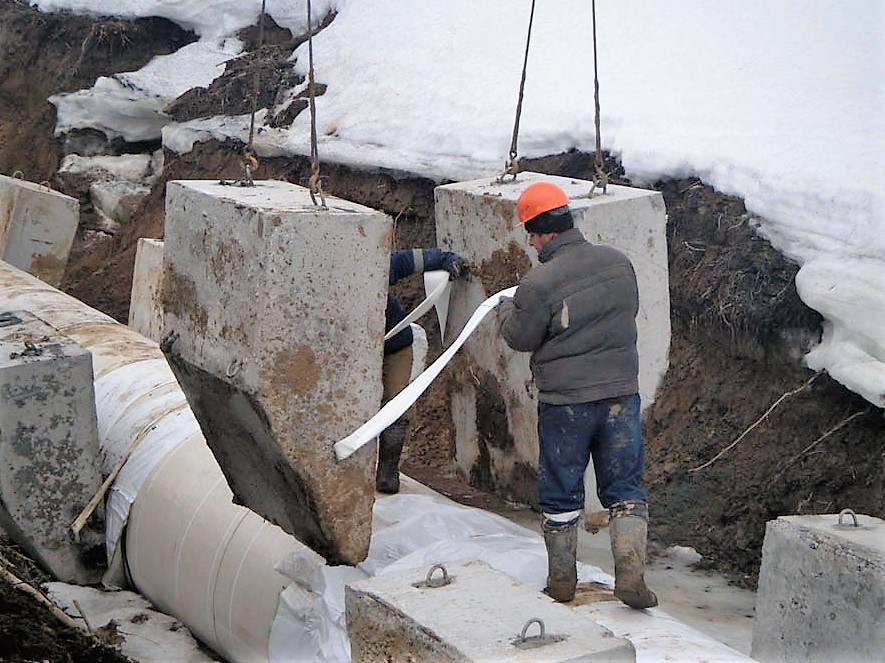

МЯГКИЕ СИЛОВЫЕ ПОЯСА (соединительные) МСП




Мягкие силовые пояса предназначены для использования в качестве соединительных поясов сборных железобетонных утяжелителей типа УБО или УБО-М, применяемых при балластировке трубопроводов в качестве силовых элементов балластирующих конструкций трубопроводов, расположенных в различных грунтовых условиях.

Основные преимущества текстильных строп

✔ способны перемещать грузы до 1000 тонн;
✔ эластичность и гибкость позволяет использовать их даже на ограниченном пространстве и в других сложных ситуациях;
✔ форма позволяют осуществлять многие виды строповки;
✔ не боятся скручивания и сгибаний, но вязание узлов – недопустимо;
✔ работа с ними требует минимального количества персонала;
✔ легкость и компактность упрощает хранение и транспортировку;
✔ не пожароопасны, не выделяют токсичных веществ;

При строповке СТКк стоит обратить особое внимание на отсутствие острых граней у груза и строго следовать схеме строповки и проекту производства работ кранами.

Перед началом работ необходимо произвести визуальный осмотр. Строп обязательно должен иметь соответствующую маркировку и паспорт. Поврежденные и не соответствующие стандартам изделия к работе не допускаются.

Конструкция стропа позволяет изменять место соприкосновения с концевой фурнитурой, что увеличивает срок эксплуатации.

Сердечник защищен прочным чехлом, что предохраняет строп от истирания и делает его более устойчивым к порезам и другим механическим воздействиям.

С помощью дополнительного чехла кольцевой строп трансформируется в петлевой. (CТКк исп. 2)

Форма в виде петли обеспечивает долгий срок службы стропа, так как позволяет менять места соприкосновения стропа с грузом или крюком. Сердечник стропа практически не подвержен растяжению, не боится перекручивания и сложения. При подъеме груза не происходит повреждения стропа и груза.

Рабочая нагрузка при разных способах эксплуатации



Рабочая нагрузка при
U-образном подъеме

14,000кг

22,000кг

32,000кг

45,000кг

60,000кг

Рабочая нагруза при прямом подъеме

7 000кг 11 000кг 16 000кг 22 500кг 30 000кг

Ширина стропа

360мм 600мм 480мм 600мм 600мм

Ширина петли

160мм 160мм 130мм 160мм 160мм

Длина

Код Код Код Код Код

СТС14/3 СТС22/3 СТС35/3 СТС40/3 СТС60/3

СТС14/4 СТС22/4 СТС35/4 СТС40/4 СТС60/4

СТС14/5 СТС22/5 СТС35/5 СТС40/5 СТС60/5

СТС14/6 СТС22/6 СТС35/6 СТС40/6 СТС60/6

СТС14/8 СТС22/8 СТС35/8 СТС40/8 СТС 60/8

10м

СТС14/10 СТС22/10 СТС35/10 СТС40/10 СТС60/10



Наименование

Диаметр

A

И

МСП-1420

1420 2350 300

МСП-1220

1220 2100мм 300

МСП-1020

1020 1900 300

МСП-820

820 1500 300

МСП-720

720 1400 300

МСП-530

530 1100 250-300

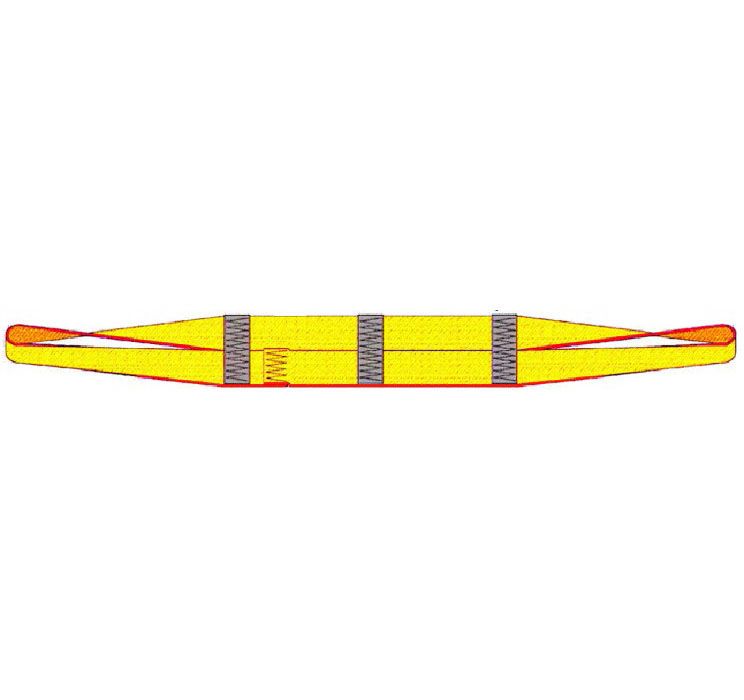

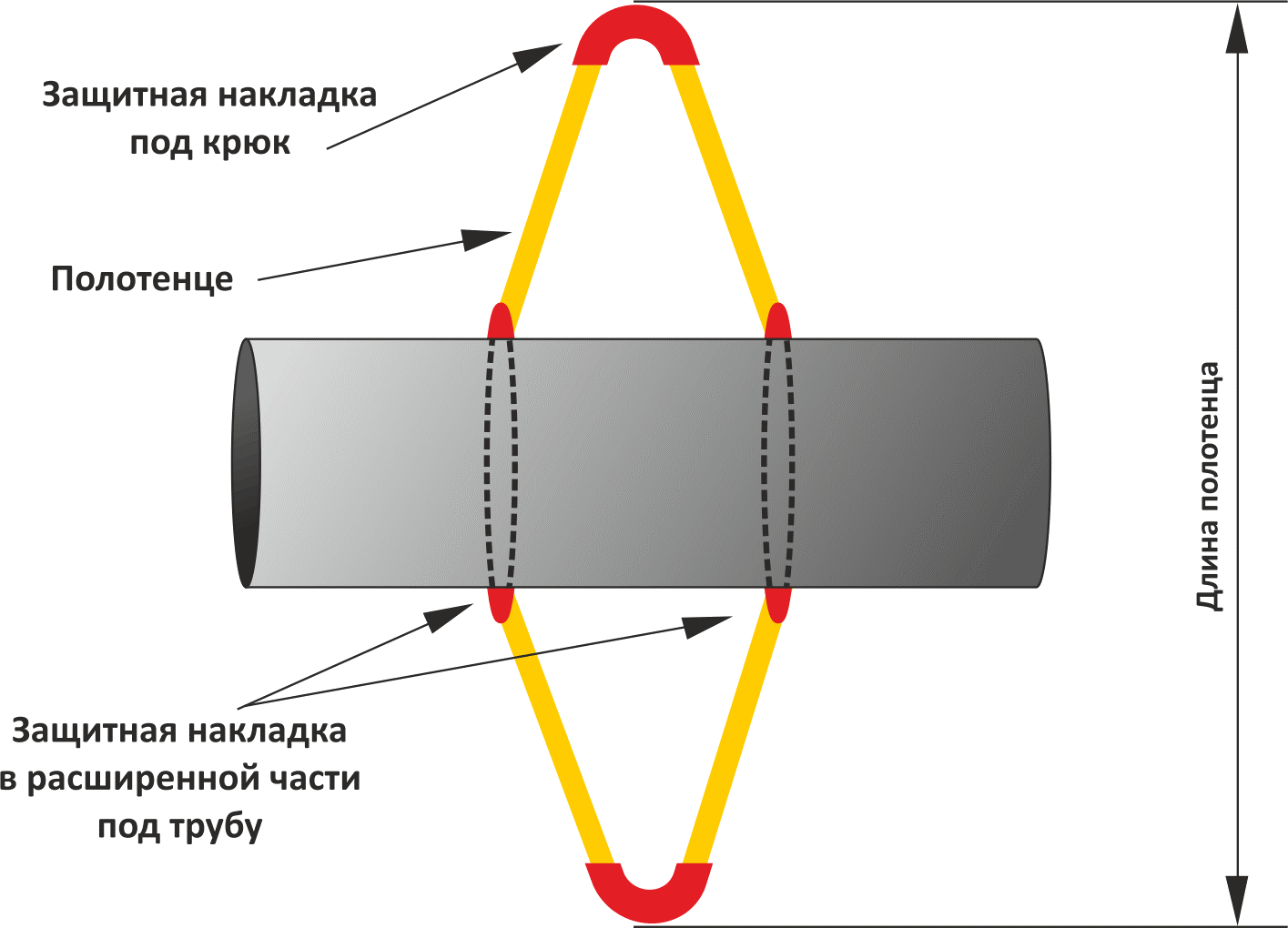

ВЫСОКОПРОЧНЫЕ МОНТАЖНЫЕ ПОЛОТЕНЦА (ВММП)




Применяются при подъеме, перемещении, стыковке и укладке в траншею труб нефте- и газопроводов с учетом требований, изложенных в Ведомственных Строительных Нормах «Строительство магистральных трубопроводов. Технология и организация» - ВСН-0004-88.

✔ высокая грузоподъёмность (до 140 тонн включительно).
✔ НЕ подвержены воздействию ультрафиолетового излучения.
✔ эксплуатация: на крюк крана, без траверсы.

Основные преимущества текстильных строп

✔ способны перемещать грузы до 1000 тонн;
✔ эластичность и гибкость позволяет использовать их даже на ограниченном пространстве и в других сложных ситуациях;
✔ форма позволяют осуществлять многие виды строповки;
✔ не боятся скручивания и сгибаний, но вязание узлов – недопустимо;
✔ работа с ними требует минимального количества персонала;
✔ легкость и компактность упрощает хранение и транспортировку;
✔ не пожароопасны, не выделяют токсичных веществ;

При строповке СТКк стоит обратить особое внимание на отсутствие острых граней у груза и строго следовать схеме строповки и проекту производства работ кранами.

Перед началом работ необходимо произвести визуальный осмотр. Строп обязательно должен иметь соответствующую маркировку и паспорт. Поврежденные и не соответствующие стандартам изделия к работе не допускаются.

Конструкция стропа позволяет изменять место соприкосновения с концевой фурнитурой, что увеличивает срок эксплуатации.

Сердечник защищен прочным чехлом, что предохраняет строп от истирания и делает его более устойчивым к порезам и другим механическим воздействиям.

С помощью дополнительного чехла кольцевой строп трансформируется в петлевой. (CТКк исп. 2)

Форма в виде петли обеспечивает долгий срок службы стропа, так как позволяет менять места соприкосновения стропа с грузом или крюком. Сердечник стропа практически не подвержен растяжению, не боится перекручивания и сложения. При подъеме груза не происходит повреждения стропа и груза.

Рабочая нагрузка при разных способах эксплуатации



Рабочая нагрузка при
U-образном подъеме

14,000кг

22,000кг

32,000кг

45,000кг

60,000кг

Рабочая нагруза при прямом подъеме

7 000кг 11 000кг 16 000кг 22 500кг 30 000кг

Ширина стропа

360мм 600мм 480мм 600мм 600мм

Ширина петли

160мм 160мм 130мм 160мм 160мм

Длина

Код Код Код Код Код

СТС14/3 СТС22/3 СТС35/3 СТС40/3 СТС60/3

СТС14/4 СТС22/4 СТС35/4 СТС40/4 СТС60/4

СТС14/5 СТС22/5 СТС35/5 СТС40/5 СТС60/5

СТС14/6 СТС22/6 СТС35/6 СТС40/6 СТС60/6

СТС14/8 СТС22/8 СТС35/8 СТС40/8 СТС 60/8

10м

СТС14/10 СТС22/10 СТС35/10 СТС40/10 СТС60/10

Марка полотенца

Диаметр трубы, мм

Макс г/п, тс

Разрывная нагрузка, тс

Периметр кольцевого стропа, м

Длина полотенца, м

Ширина стропа, мм

Ширина чехла, мм

ВММП - 02

57-159 2 12 3,0 1,5 40 75

ВММП - 04

57-219 4 24 3,0 1,5 55 90

ВММП - 06

57-273 6 36 4,0 2,0 65 90

ВММП - 1

57-325 8 48 4,0 2,0 70 120

ВММП - 2

377-529 16 96 5,0 2,5 100 150

ВММП - 3

530-820 25 150 7,0 3,5 120 240

ВММП - 4

до 1200 30 180 8,5 4,25 120 240

ВММП - 5

1220-1420 60 360 12,0 6 180 300

ВММП - 5/1

1220-1420 25 150 12,0 6 120 240

ВММП - 5/2

1220-1420 30 180 12,0 6 120 240
