Захват «СМАЛЯ»
Захват шпунта применяется, если необходимо поднимать груз в вертикальное положение за одну сторону, и предоставляет возможность дальнейшего монтажа. При этом главное преимущество в том, что груз можно расстропить дистанционно.
Основная сфера применения работа на гидротехнических сооружениях, там, где часто используются детали сложного профиля. Эти захваты специально изготовлены для проведения работ с такими сложными деталями, как шпунт Ларсена. При этом часто применимы подъема свай, балок и мачт.

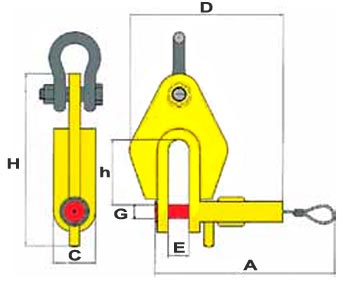

| Грузоподъемность, т | Габаритные размеры, мм | Диаметр/Длина каната, мм | Масса, кг | ||||||
| А | D | С | E | H | h | G | |||
| 2,5 | 500 | 220 | 30 | 30 | 250 | 94 | 30 | 3,2/500 | 4,9 |
| 4,0 | 700 | 270 | 80 | 30 | 280 | 94 | 32 | 4,8/700 | 9,0 |
| 6,0 | 700 | 295 | 90 | 30 | 297 | 91,5 | 50 | 6,2/700 | 13,4 |
| 7,5 | 700 | 305 | 90 | 30 | 301 | 91,5 | 60 | 6,2/700 | 15,8 |
Замок «СМАЛЯ»
Замок «Смаля» используется, если необходимо переместить груз «в обхват». Особенность в том, что можно расстропить груз дистанционно. Кантовать запрещено. Предусматривается коэффициент запаса прочности 2:1
| Грузоподъемность, т | Габаритные размеры, мм | Диаметр/Длина каната, мм | Масса, кг | |||||
| А | С | D | Z | G | H | |||
| 2,5 | 160,5 | 50 | 72 | 32 | 30 | 150 | 3,2/700 | 2,53 |
| 4,0 | 168,5 | 60 | 84 | 36 | 32 | 176 | 3,2/700 | 4,0 |
| 5,0 | 278 | 80 | 116 | 60 | 50 | 220 | 4,8/700 | 10,0 |
| 6,3 | 230 | 80 | 116 | 42 | 50 | 230 | 4,8/700 | 9,5 |
| 7,5 | 240 | 100 | 116 | 60 | 60 | 340 | 4,8/700 | 16,0 |
| 9,0 | 250 | 140 | 132 | 60 | 60 | 340 | 6,2/500 | 25,0 |
|
|
|
