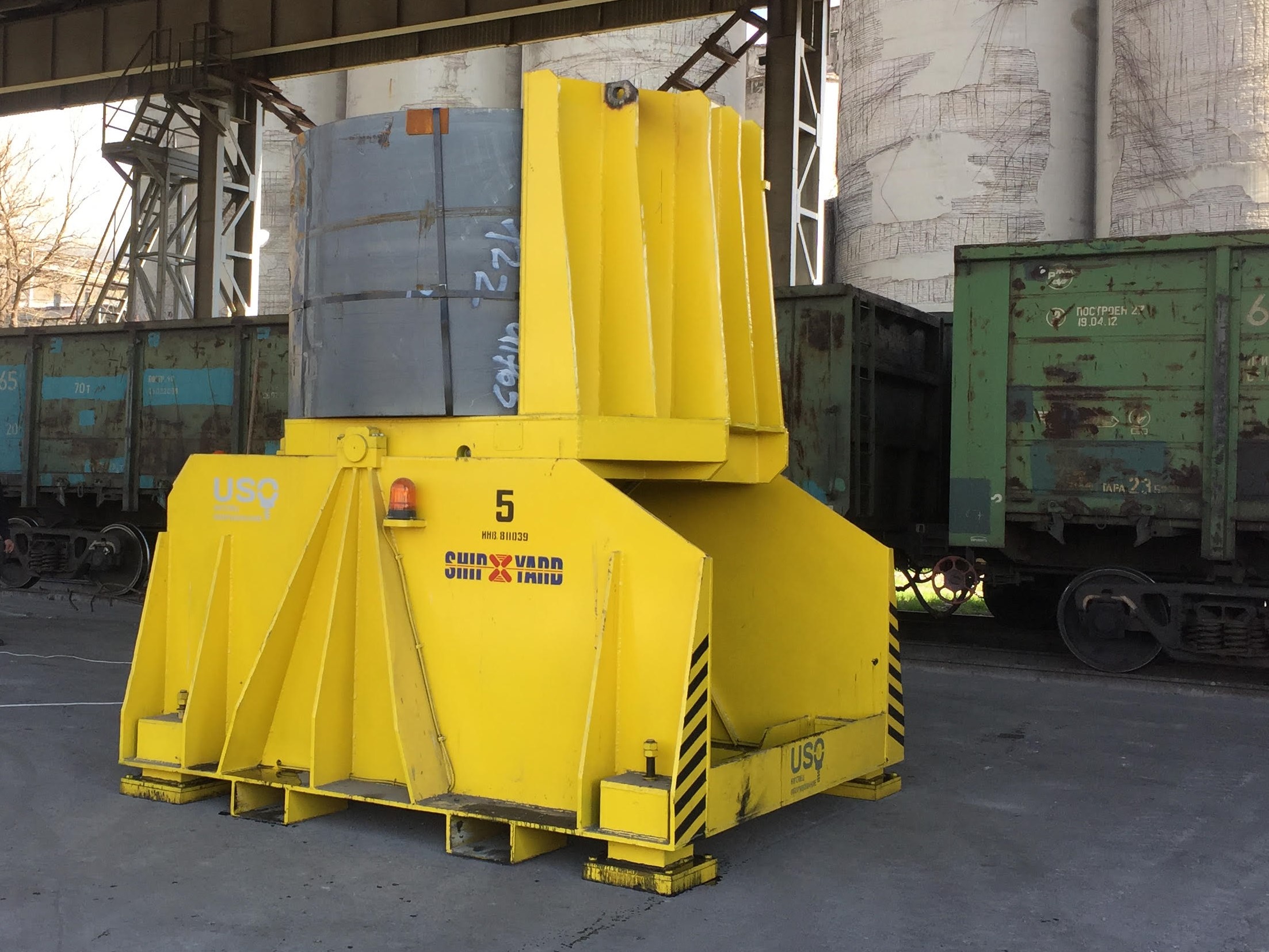

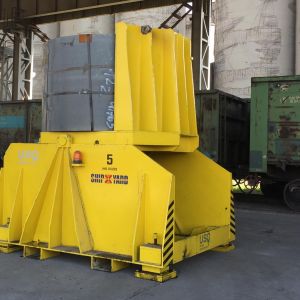

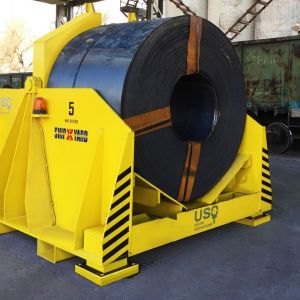

Кантователь рулонов стали

Кантователь рулонов – специализированное оборудование, предназначенное для опрокидывания рулонов листового материала из горизонтального положения в вертикальное и обратно. Грузоподъёмность данного агрегата – 36 тонн. Кантователь мобилен, оснащен гидроприводом.

Устройства управления и гидростанция расположены в пространстве между несущими конструкциями установки. Кантователь рулонов стали можно использовать без фиксации к фундаменту. Для смягчения механических нагрузок предусмотрены демпферы и износостойкие антивозвратные накладки в опорах.

Установка также оснащена:

  • Замкнутым контуром конструкции, что предотвращает разлив горюче-смазочных материалов;
  • Проёмами для вил автопогрузчика;
  • Проёмом для свободного хода штыревого захвата.



Кантователь рулонов бумаги работает при помощи трехкнопочного пульта управления, оснащенным кнопкой экстренного отключения питания.

Его принцип работы заключается в опускании и поднимании рулонов без необходимости удержания кнопки. Также в конструкции предусмотрена автоматическая фиксация крайних положений движущейся платформы.

Масса кантователя – 12 тонн. Скорость опрокидывания – не больше 40 сек. Агрегат требует подключения к трехфазной сети с напряжением 380 v.

Особенности конструкции



Захват для рулонной стали характеризуется следующими особенностями:



  • Все выступающие детали защищены от непреднамеренного контакта с внешними объектами;
  • Возможна работа как двурогим, так и однорогим крюком;
  • Предусмотрена такелажная оснастка и комплекс СЗЧ.
  • Вес грузового места 16-33,0т
  • Собственная масса 12,0т
  • Скорость опрокидывания не более 40 сек.
  • Угол опрокидывания 900
  • Трехфазная питающая сеть 380В, 50 Hz
  • Напряжение цепи управления на пульте не более 50В

По желанию заказчика возможно изготовление различной грузоподъёмности
